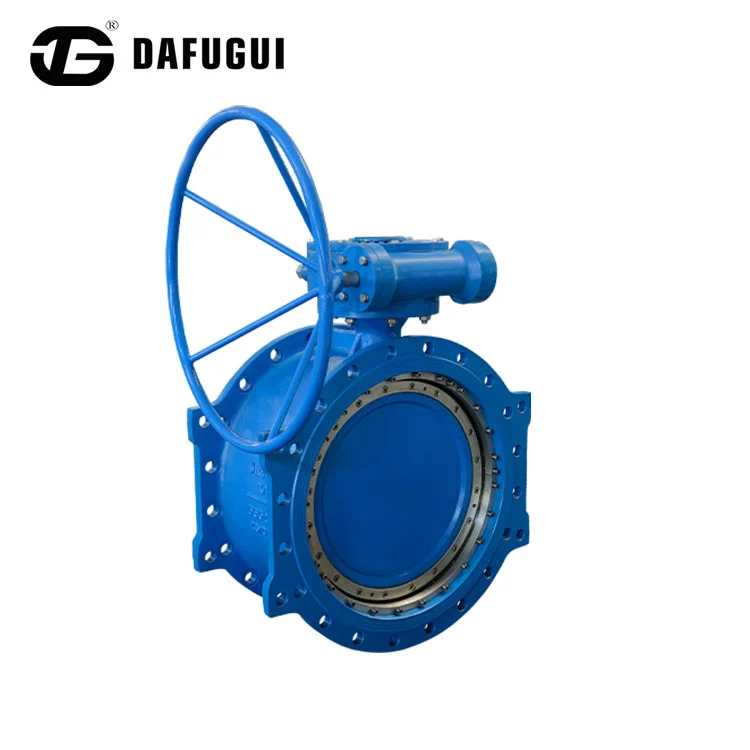

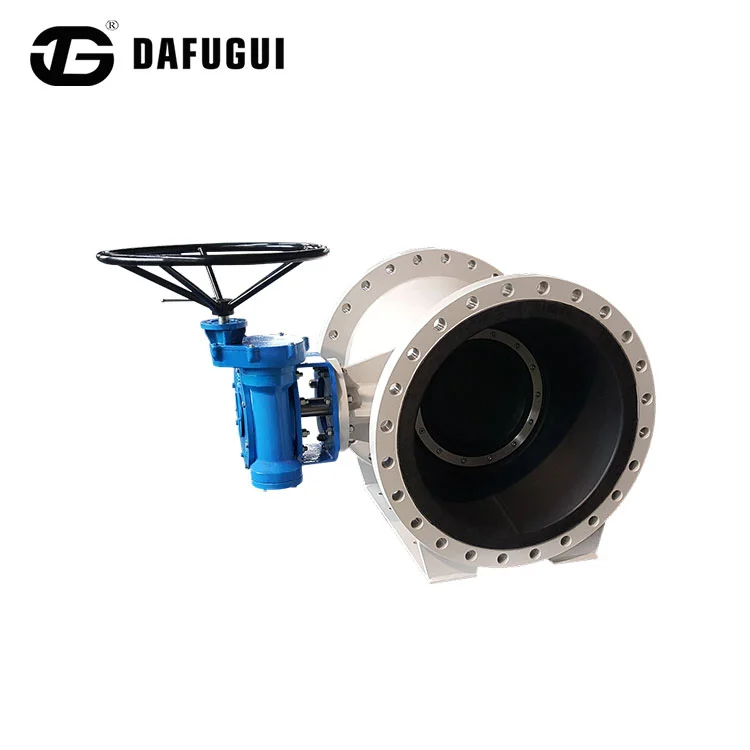

Клапан-бабочка с эластичным седлом

Этот дроссельный клапан с эластичным седлом Dafugui отличается высоким качеством и долговечностью. В нем используется уплотнительная конструкция типа металл-металл или композитная пластина, а утечка достигается за счет гибкого уплотнительного кольца из нержавеющей стали. Он может сохранять герметичность и оставаться недеформированным даже в условиях высоких или низких температур.

Параметры продукта

Анализ и проблемы

Дроссельный клапан с эластичным седлом состоит из основных компонентов, таких как корпус клапана, тарелка клапана, шток клапана, эластичное седло и прижимное кольцо.

Конструкция и функция прижимного кольца: Сторона прижимного кольца образует пару уплотнений с корпусом клапана и фланцем трубы. Сбоку имеются отверстия для болтов; болты используются для затягивания прижимного кольца, фиксации седла клапана и его интеграции с корпусом клапана, образуя общую конструктивную длину клапана.

Из-за отверстий для болтов на боковой стороне прижимного кольца эффективный диаметр уплотняющей поверхности уменьшается. Большинство пользователей используют накидные фланцы, номинальный внутренний диаметр которых на 10–20 мм больше. Это уменьшает эффективную уплотнительную поверхность. Если клапан и фланец трубы не будут соосны во время установки, клапан сместится и прижмется к отверстиям для болтов. В этом случае отверстия для болтов окажутся внутри внутреннего отверстия фланца трубы, что приведет к утечке. Утечка характеризуется вытеканием среды из задней части прижимного кольца.

Меры предосторожности при приемке

По конструкционным причинам во время испытаний и приемки произошли утечки, в результате чего пользователь уведомил производителя о несоответствии. Однако после общения продукция прошла проверку гладко и работала без проблем. Поэтому предусмотрены следующие меры предосторожности, чтобы помочь пользователям лучше понять и использовать эластичные сиденья.

1. При проверке дроссельной заслонки с эластичным седлом положите ее плоско стороной с прижимным кольцом вверх. Поместите на эту плоскую поверхность нажимную пластину, размер которой примерно равен внешнему диаметру фланца и диаметру клапана. При использовании машины для испытания под давлением прижимные захваты должны прижиматься к этой нажимной пластине, чтобы обеспечить равномерное распределение давления на прижимное кольцо на одной стороне корпуса клапана.

2. При испытаниях с глухим фланцем эластичные дисковые затворы межфланцевого типа с жестким уплотнением обычно испытываются с использованием двух фланцев, скрепленных вместе. Для фланцевых дисковых затворов с эластичным седлом иногда пользователи используют только один фланец внизу для крепления болтами к клапану. В этом случае крепежные болты нажимного кольца на корпусе клапана должны выдерживать полное давление среды.

Вышеупомянутые пункты являются распространенными проблемами, возникающими во время установки. Понимание конструкции нашего клапана облегчит установку и обеспечит правильное использование эластичного дроссельного клапана с жестким уплотнением.

Приложения и возможности

В дроссельной заслонке с эластичным седлом используется гибкое уплотнительное кольцо из нержавеющей стали, установленное на корпусе клапана, что позволяет добиться полного отсутствия утечек:

1. Регулируемое уплотнение, герметичное в течение 100 000 циклов;

2. Специальная структура уплотнения, отсутствие деформации под напряжением в высоких и холодных условиях, отсутствие утечек;

3. Трехмерная эксцентричная конструкция, немедленное открытие уплотнений, немедленное закрытие уплотнений при контакте;

4. Устройство осевого позиционирования, решающее проблему легкой утечки из-за осевого износа поверхности уплотнения; привод можно установить в любом направлении;

5. Подходит для использования в чистых трубопроводах пищевой, фармацевтической и химической промышленности, а также в промышленной охране окружающей среды, водоочистке, высотных зданиях, а также в водопроводных и дренажных трубопроводах для открытия, закрытия или регулирования потока среды.
