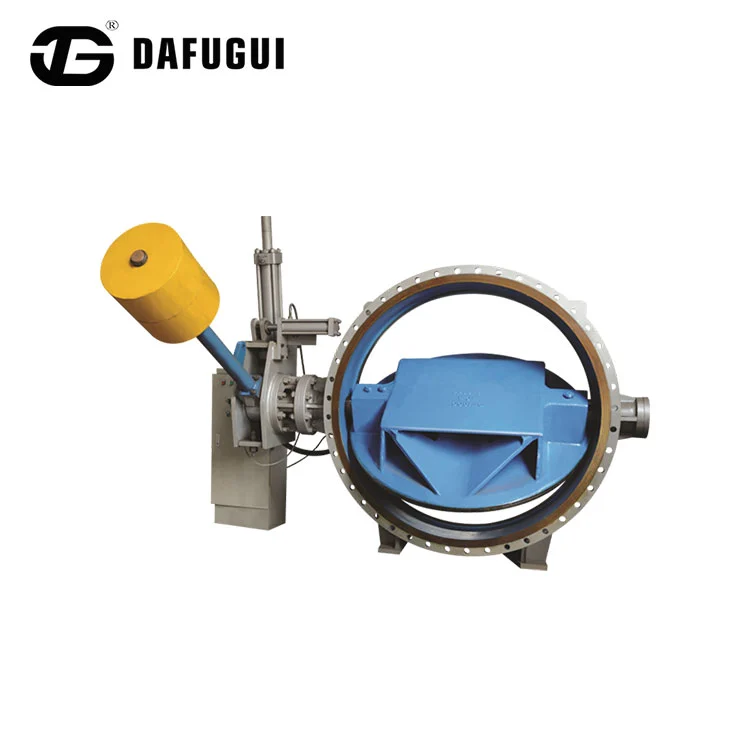

Обратный дроссельный клапан гидравлического управления

Продукция Dafugui продается во многие страны и регионы по всему миру, охватывая рынки Азии, Европы и Америки. Среди них обратный клапан-бабочка с гидравлическим управлением использует потенциальную энергию гравитационного молота или сжатую энергию аккумулятора в качестве источника энергии для закрытия клапана. В настоящее время это одно из самых передовых устройств управления трубопроводами в стране и за рубежом. При работе обратный клапан-бабочка с гидравлическим управлением работает совместно с узлом трубопровода и, в соответствии с принципом гидравлического переходного процесса, обеспечивает надежное перекрытие трубопровода с помощью заданной программы открытия и закрытия, эффективно устраняя гидравлический удар в трубопроводе и играя роль в защите безопасности трубопроводной системы.

Параметры продукта

Принцип работы

1. Приводной механизм

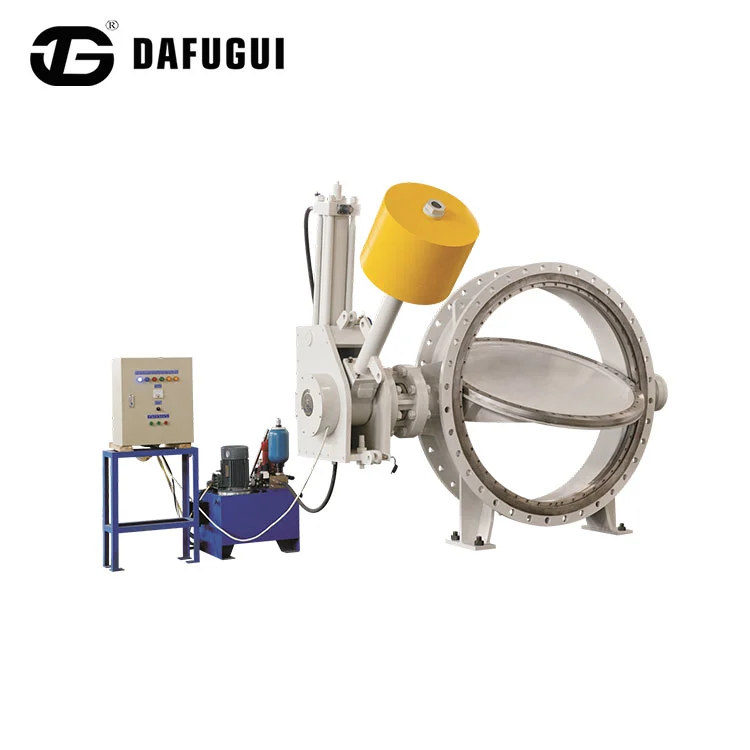

Потенциальная энергия противовеса обеспечивает возможность закрытия клапана. После запуска масляного насоса масло под давлением приводит в движение поршень в масляном цилиндре. Поршень и рычаг работают вместе, поднимая противовес, завершая открытие клапана.

2. Контроль открытия клапана

Работа центробежного насоса: Задержка открытия клапана после запуска насоса.

Работа насоса с осевым потоком: Насос и клапан запускаются синхронно, или клапан открывается частично первым.

Работа гидротурбины: Предварительный сброс давления перепускного клапана, главный клапан открывается, турбина запускается.

3. Система поддержания давления

Автоматическое поддержание давления при открытии клапана; Диапазон давления гидроаккумулятора: 20-32МПа. Автоматическое пополнение давления масляного насоса при снижении давления до порога низкого давления.

4. Управление закрытием клапана

Потенциальная энергия противовеса приводит в движение ступенчатое закрытие клапана:

Быстрое закрытие: перекрывает 70% потока воды.

Этап медленного закрытия: оставшиеся 30% медленно закрываются. Двухступенчатая буферизация исключает гидроудар.

5. Аварийная операция

Ручное управление насосом позволяет запустить обратный дроссельный клапан гидравлического управления без нагрузки. Открытие запорного клапана заставляет противовес закрыть дроссельную заслонку гидравлического управления.

Цель

Клапан дроссельный гидравлический контрольный обратный предназначен для установки на выходе насоса в трубопроводах водосреды и выполняет функции как запорного, так и обратного клапана. Время и скорость закрытия регулируются для устранения или уменьшения гидроударов и предотвращения обратного потока рабочей среды.

Особенности и преимущества

1. Обратный дроссельный клапан гидравлического управления приводится в действие гидравлически и закрывается за счет потенциальной энергии противовеса, обеспечивая превосходные и надежные рабочие характеристики.

2. Установленный после насоса обратный дроссельный клапан гидравлического управления может использоваться в качестве задвижки/дроссельного клапана или обратного клапана. Его коэффициент гидравлического сопротивления составляет всего 30% от коэффициента вышеупомянутых клапанов, что обеспечивает значительную экономию энергии.

3. Противовес оснащен стопорным устройством. Когда дроссельная заслонка гидравлического управления достигает заданного положения, рычаг противовеса должен быть заблокирован стопорным штифтом, чтобы предотвратить падение противовеса назад и закрытие клапана.

4. Гидравлический привод оснащен аккумулятором для хранения масла под давлением для компенсации давления в случае утечки.
