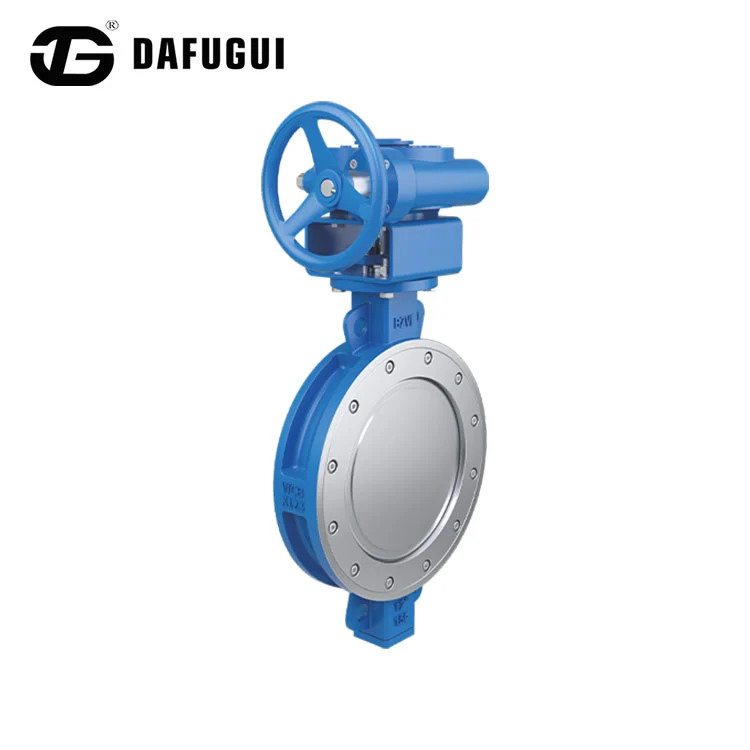

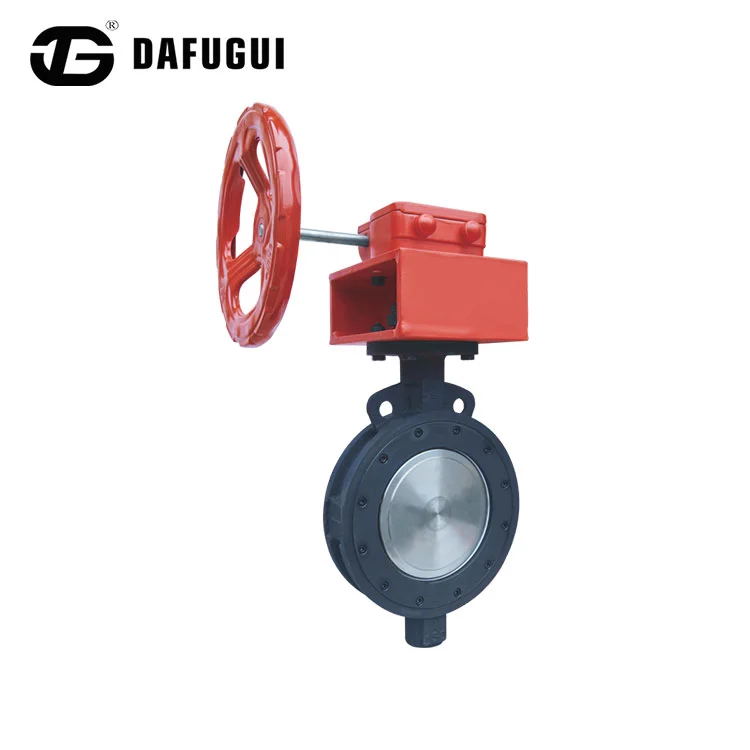

Высокопроизводительный дроссельный клапан

Высокопроизводительные дисковые затворы Dafugui в основном состоят из корпусов клапанов, пластин клапанов, стержней клапанов и уплотнительных колец и широко используются в таких отраслях, как нефтяная, химическая, энергетическая и водоочистная. Наши высокопроизводительные дроссельные затворы соответствуют национальным стандартам качества, имеют фланцевые соединения, подходят для масляных сред и поставляются с комплексным послепродажным обслуживанием. Мы предлагаем складские запасы в наличии. Пожалуйста, свяжитесь с нами для получения дополнительной информации и поиска лучших решений для вас.

Параметры продукта

Отличие от обычных дроссельных заслонок

В существующих технологиях дроссельных заслонок в традиционных продуктах в качестве уплотнительной конструкции в основном используются такие материалы, как резина и ПТФЭ. Однако из-за присущих им конструктивных особенностей эти поворотные затворы не могут соответствовать строгим требованиям высокой температуры, высокого давления, коррозионной стойкости и износостойкости.

Более совершенный высокопроизводительный дроссельный клапан имеет интегрированную конструкцию корпуса и седла клапана. Уплотнительная поверхность седла клапана покрыта термо- и коррозионностойким сплавом, а тарелка клапана оснащена многослойными уплотнительными кольцами с мягкой компоновкой.

По сравнению с традиционными дроссельными клапанами, высокопроизводительные дроссельные клапаны не только обладают основным преимуществом устойчивости к высоким температурам, но также проще в эксплуатации, без потерь на трение при открытии и закрытии. При закрытии крутящий момент передаточного механизма увеличивается синхронно, обеспечивая точную компенсацию уплотнения, что значительно повышает надежность уплотнения дроссельной заслонки и эффективно продлевает срок службы изделия.

Технические преимущества

1. Конструкция с двойным или тройным эксцентриком обеспечивает нулевую утечку.

2. Низкое трение и длительный срок службы; при правильном использовании срок службы может превышать 100 000 циклов.

3. Устойчив к высокому давлению и высокой температуре.

4. Низкое сопротивление потоку, небольшой размер и легкий вес, поддержка автоматического управления.

Наши высокопроизводительные дроссельные заслонки обеспечивают герметичность, значительно превосходящую характеристики обычных дроссельных заслонок, что делает их особенно подходящими для сред с высоким давлением и высокой температурой. В нашей продукции используются литые стальные корпуса клапанов и конструкции с жестким уплотнением, и мы поддерживаем настройку различных параметров в соответствии с вашими конкретными потребностями.

Техническая классификация и структурный анализ

Высокопроизводительные поворотные затворы подразделяются на три типа в зависимости от их эксцентриковой конструкции, каждый из которых имеет свои собственные сценарии применения:

1. Дисковый затвор с одинарным эксцентриком. Вал клапана отклоняется от осевой линии корпуса клапана, что снижает износ седла клапана. Подходит для жидкостей низкого давления, нормальной температуры и малоагрессивных жидкостей, а также систем водоснабжения и водоотведения.

2. Двойной эксцентриковый дисковый затвор: Вал клапана отклоняется как от осевой линии корпуса клапана, так и от осевой линии уплотняющей поверхности, что улучшает характеристики уплотнения и снижает рабочий крутящий момент. Подходит для условий среднего-высокого давления и средней температуры, таких как городское водоснабжение и очистка сточных вод.

3. Поворотный затвор с тройным эксцентриком: к конструкции с двойным эксцентриситетом добавлен дополнительный угловой эксцентриситет, обеспечивающий «клинообразное сжатие» уплотнительной поверхности, устраняющий трение при открытии и обеспечивающий нулевую утечку. Подходит для высокого давления, высокой температуры и высококоррозионных сред, например, в нефти, природном газе и химических процессах.
