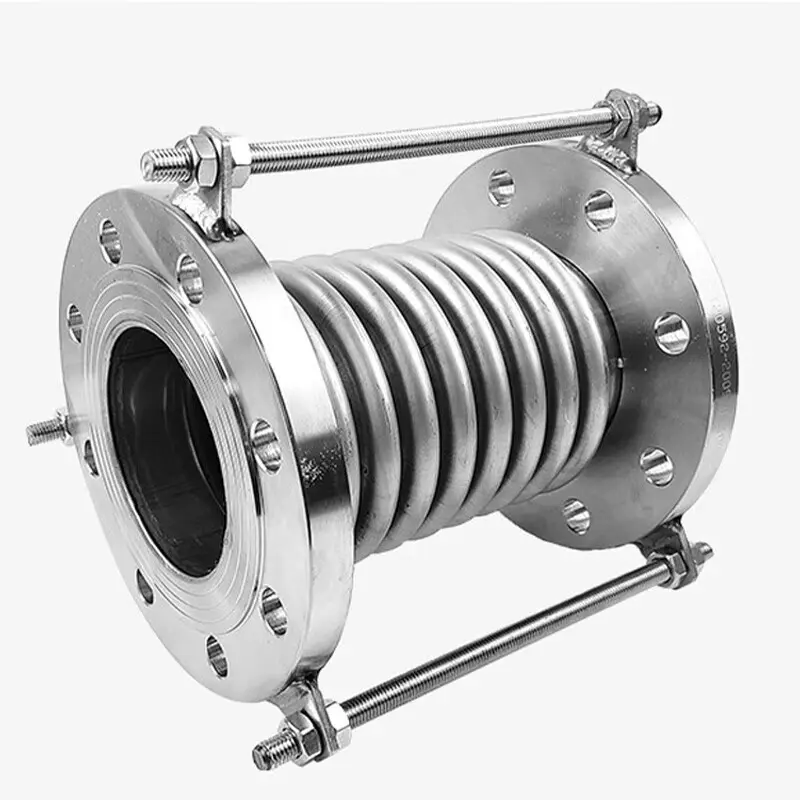

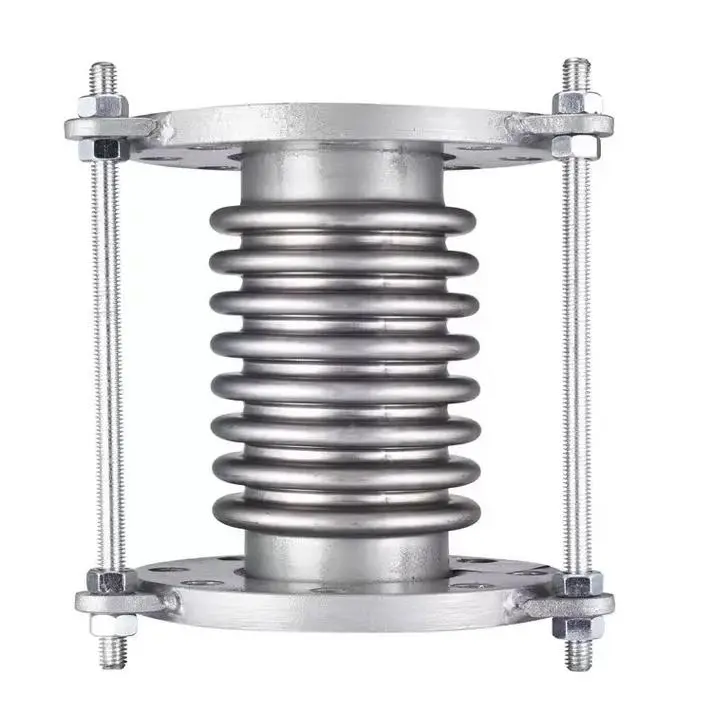

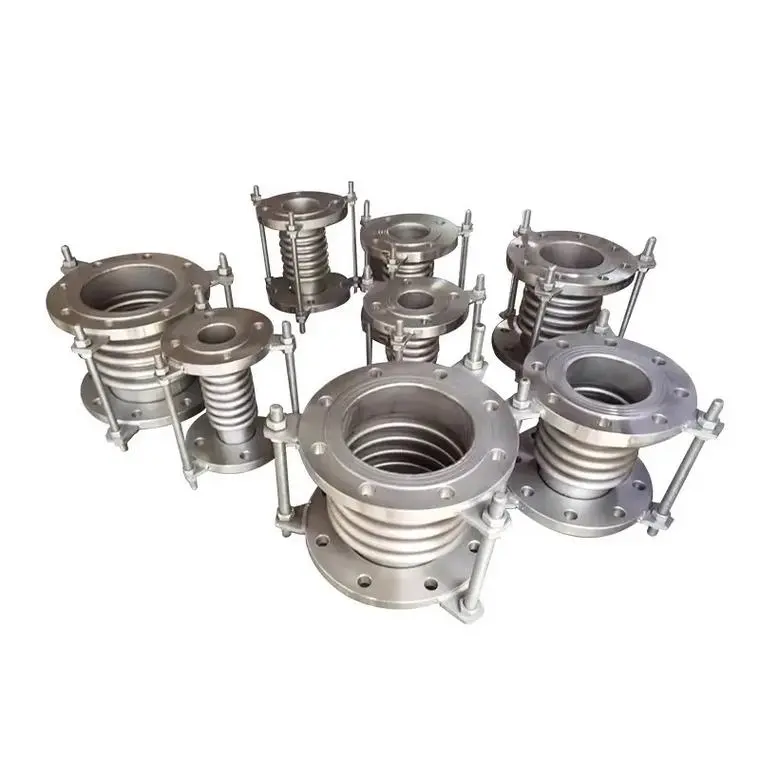

Сильфонный компенсатор

Сильфонный компенсатор, также известный как компенсатор, представляет собой компенсационный элемент, который использует упругую деформацию сильфона для компенсации теплового смещения трубопровода, механической деформации и поглощения вибрации. Он состоит из сильфона (эластичного элемента) в качестве основного рабочего органа, а также концевых патрубков, кронштейнов, фланцев, кабелепроводов и других принадлежностей. Способы соединения включают фланцевые и сварные типы.

Принцип работы

Основной принцип работы сильфонного компенсатора заключается в использовании упругой деформации сильфона для поглощения и компенсации осевых, угловых, боковых и комбинированных смещений, вызванных термической деформацией, механической деформацией и различными механическими вибрациями в трубопроводах.

Когда трубопроводы расширяются или сжимаются из-за изменений температуры, сильфон подвергается деформации благодаря своей уникальной гофрированной структуре, преобразуя напряжение смещения трубопровода в энергию упругой деформации сильфона, тем самым уменьшая деформационное напряжение трубопровода и продлевая срок его службы. Кроме того, сильфонный компенсатор выполняет множество функций, включая устойчивость к давлению, герметизацию, коррозионную стойкость, термостойкость, ударопрочность, гашение вибрации и снижение шума.

Ключевые преимущества

Основные типы

Сильфонные компенсаторы в основном подразделяются на три категории в зависимости от режима компенсации:

Осевой тип:В первую очередь поглощает осевое смещение

Боковой тип:В первую очередь поглощает боковое смещение

Угловой тип:В первую очередь поглощает угловое смещение

Также доступны модели со сбалансированным давлением и различные конфигурации комбинированной компенсации. По материалу их можно разделить на металлические и неметаллические. Dafugui может предоставить соответствующие рекомендации по типу, основанные на конкретных схемах смещения и условиях эксплуатации вашей трубопроводной системы.

Руководство по установке

1. Проверка перед установкой:Проверьте модель, характеристики и конфигурацию трубопровода, чтобы убедиться в соответствии проектным требованиям.
2. Подтверждение направления:Для компенсаторов с внутренними втулками убедитесь, что направление втулки совпадает с направлением потока среды.
3. Нет принудительной регулировки:Не используйте компенсатор деформации для корректировки отклонений при монтаже трубопровода, так как это влияет на нормальную работу и срок службы.
4. Защитите сильфоны:Предотвращайте попадание сварочных брызг на поверхность сильфона и избегайте механических повреждений во время установки.
5. Удаление устройств позиционирования:После завершения монтажа трубопровода снимите вспомогательные устройства позиционирования, используемые для транспортировки.
6. Гидростатические испытания:Усиление неподвижных опор труб на концах трубопровода, где устанавливаются компенсаторы во время гидростатических испытаний.
7. Движущиеся части:Все движущиеся компоненты не должны быть ограничены внешними конструкциями.

Часто задаваемые вопросы

В1: В чем разница между сильфонными компенсаторами и муфтовыми компенсаторами? Как выбрать?

A: Сильфонные компенсаторы поглощают смещение за счет упругой деформации сильфона, обеспечивая большую компенсационную способность, хорошее уплотнение и пригодность для смещения в разных направлениях. Муфтовые компенсаторы поглощают осевое смещение за счет скольжения втулки, имеют более простую конструкцию, но требуют регулярного обслуживания. В обычных условиях более широкое применение получили сильфонные компенсаторы. Выбор должен основываться на типе рабочего объема, рабочем давлении и температуре; Техническая команда Dafugui может помочь с выбором размера.

В2: Как выбрать материал сильфона для компенсаторов?

A: Общие материалы включают нержавеющую сталь 304, 316L, 321 и т. д. 304 подходит для общих условий; 316L обеспечивает лучшую коррозионную стойкость в химической и морской среде; 321 обеспечивает лучшую устойчивость паропроводов к высоким температурам. Dafugui может порекомендовать подходящие материалы в зависимости от типа вашей среды и температурных условий.

В3: Требует ли сильфонный компенсатор регулярного обслуживания? Что следует проверить?

А: Да. Рекомендуется регулярный осмотр: проверять поверхность сильфона на наличие трещин, коррозии или механических повреждений; проверить болты фланцевого соединения на предмет ослабления затяжки; проверьте ограничители на правильность позиционирования. Если на сильфоне обнаружены значительные повреждения или деформации, немедленно замените его, чтобы избежать аварий на трубопроводе.

Вопрос 4: Поддерживает ли Dafugui настройку сильфонных компенсаторов?

А: Да. Мы предлагаем нестандартные услуги по индивидуальному заказу, включая нестандартные диаметры, специальные материалы (например, сплавы на основе никеля), особые требования к рабочему давлению и температуре. Укажите свои рабочие параметры, и наша техническая команда разработает индивидуальное решение.
