Являются ли приварные фланцы из нержавеющей стали лучшим выбором для трубопроводных систем высокого давления?

Стайnless стальные приварные фланцы с шейкойшироко известны благодаря своей превосходной прочности, долговечности и надежности в трубопроводных системах высокого давления и высокой температуры. В этом подробном руководстве рассматриваются их конструктивные преимущества, марки материалов, производственные стандарты, сравнение с другими типами фланцев, промышленное применение, передовые методы установки и рекомендации по техническому обслуживанию. Независимо от того, являетесь ли вы инженером, менеджером по закупкам или промышленным подрядчиком, эта статья поможет вам понять, почему фланцы с приварной шейкой остаются предпочтительным решением для критически важных трубопроводных систем.

Оглавление

1. Что такое приварные фланцы из нержавеющей стали?
2. Конструктивные особенности и конструктивные преимущества
3. Марки материалов и стандарты
4. Приварная шейка по сравнению с другими типами фланцев
5. Промышленное применение
6. Производственный процесс и контроль качества
7. Рекомендации по установке
8. Техническое обслуживание и осмотр
9. Как выбрать правильный фланец с приварной шейкой
10. Часто задаваемые вопросы

1. Что такое приварные фланцы из нержавеющей стали?

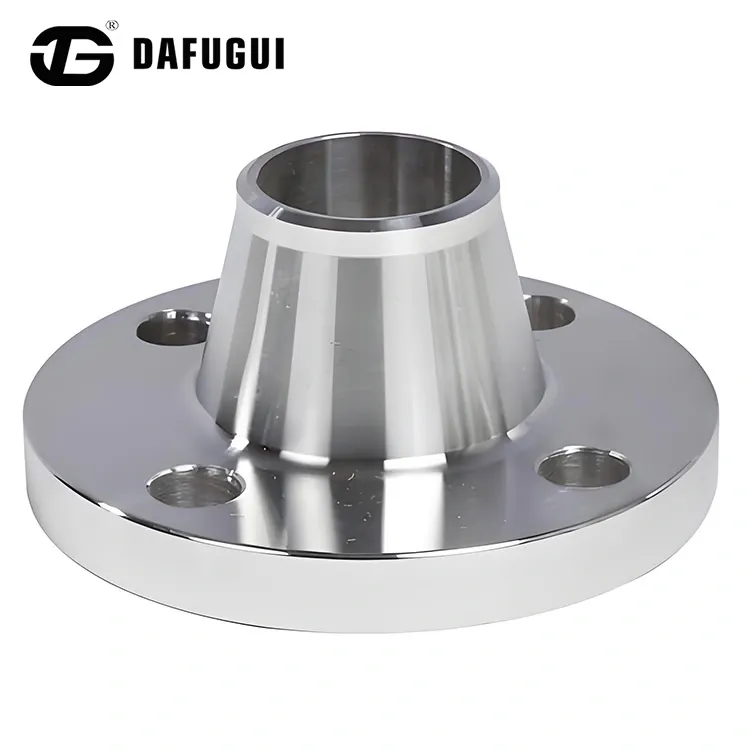

Фланцы с приварной шейкой из нержавеющей стали представляют собой трубные фланцы с длинной конической ступицей, толщина которой постепенно переходит от толщины фланца к толщине стенки трубы. Они привариваются к трубе встык, обеспечивая прочное и бесшовное соединение, снижающее концентрацию напряжений.

В отличие от накидных фланцев, фланцы с приварной шейкой разработаны для сложных условий эксплуатации, где присутствуют высокое давление, экстремальные температуры и циклические нагрузки. Их коническая ступица равномерно распределяет нагрузку, сводя к минимуму риск растрескивания и механического повреждения.

• Стыковое сварное соединение для максимальной прочности
• Длинная коническая ступица для распределения напряжений
• Отлично подходит для систем высокого давления и высокой температуры.
• Соответствует международным стандартам, таким как ASME и ANSI.

2. Конструктивные особенности и конструктивные преимущества.

2.1 Конструкция конической ступицы

Определяющей характеристикой фланца с приварной шейкой является его коническая ступица. Эта особенность позволяет постепенно передавать напряжение с фланца на трубу, предотвращая появление локальных точек напряжения.

2.2 Сварной шов с полным проваром

Поскольку фланец приваривается к трубе встык, он образует сплошную металлическую конструкцию. Это значительно повышает усталостную прочность и механическую прочность.

2.3 Превосходное управление давлением

Фланцы с приварной шейкой обычно используются в системах, рассчитанных на классы высокого давления, такие как класс 300, 600, 900, 1500 и даже 2500.

3. Марки материалов и стандарты

Фланцы с приварной шейкой из нержавеющей стали обычно изготавливаются из различных марок нержавеющей стали, отвечающих различным требованиям к воздействию окружающей среды и химических веществ.

Распространенные марки нержавеющей стали

• АСТМ А182 Ф304/Ф304Л
• АСТМ А182 Ф316/Ф316Л
• АСТМ А182 Ф321
• АСТМ А182 Ф347

Международные стандарты

• АСМЭ Б16.5
• АНСИ
• DIN
• ЭН 1092-1
• ДЖИС

Выбор правильной марки обеспечивает совместимость с агрессивными средами, температурными условиями и механическими требованиями.

4. Приварная шейка по сравнению с другими типами фланцев

По сравнению с накидными фланцами фланцы с приварной шейкой обеспечивают большую надежность и более длительный срок службы, особенно в динамических системах.

5. Промышленное применение

• Нефтегазопроводы
• Нефтехимические заводы
• Объекты электроэнергетики
• Системы очистки воды
• Судостроение и морские платформы

В отраслях, где безопасность и производительность имеют решающее значение, фланцы с приварной шейкой часто являются предпочтительным решением.

6. Производственный процесс и контроль качества

Приварные фланцы из высококачественной нержавеющей стали обычно изготавливаются коваными, а не литыми, что обеспечивает превосходную зернистую структуру и механические свойства.

Этапы производства

1. Проверка материалов
2. Ковка
3. Термическая обработка
4. Обработка
5. Сверление и чистовая обработка
6. Заключительная проверка

Известные производители, такие какДафугивнедрить строгие процедуры контроля качества, включая проверку размеров, испытания под давлением и неразрушающий контроль, чтобы обеспечить соответствие международным стандартам.

7. Рекомендации по установке

• Перед сваркой убедитесь в правильности выравнивания труб.
• Используйте квалифицированных сварщиков для стыковой сварки.
• Следуйте процедурам сварки ASME.
• Проверка целостности сварного шва с помощью неразрушающего контроля
• Применяйте правильный момент затяжки болтов во время сборки.

Правильная установка необходима для обеспечения максимальной производительности и долговечности фланцевого соединения.

8. Техническое обслуживание и осмотр

Регулярная проверка обеспечивает целостность системы и предотвращает непредвиденные сбои. Регулярные проверки должны включать:

• Визуальный осмотр на предмет коррозии
• Ультразвуковое измерение толщины
• Тесты на обнаружение утечек
• Проверка затяжки болтов

9. Как выбрать правильный фланец с приварной шейкой

При выборе приварного фланца из нержавеющей стали учитывайте:

• Требования к классу давления
• Рабочая температура
• Коррозионная среда
• Размер и график труб
• Соответствие стандартам проекта

Сотрудничество с опытными поставщиками, такими как Dafugui, гарантирует, что вы получите продукцию, отвечающую как техническим, так и коммерческим требованиям.

10. Часто задаваемые вопросы (FAQ)

Вопрос 1: Почему фланцы с приварной шейкой лучше подходят для систем высокого давления?

Благодаря конической ступице и сварному шву с полным проплавлением они равномерно распределяют нагрузку и устойчивы к усталостному разрушению.

В2: В чем разница между фланцами с приварной шейкой из нержавеющей стали 304 и 316?

Нержавеющая сталь 316 содержит молибден, обеспечивающий лучшую коррозионную стойкость в хлоридных средах по сравнению со сталью 304.

В3: Можно ли повторно использовать фланцы с приварной шейкой?

В большинстве систем высокого давления повторное использование не рекомендуется, если они не проверены и не одобрены.

Вопрос 4: Подходят ли фланцы с приварной шейкой для применения на море?

Да, особенно если они изготовлены из коррозионностойких марок, таких как 316L.

Заключение

Приварные фланцы из нержавеющей стали остаются отраслевым эталоном прочности, долговечности и безопасности в трубопроводных системах высокого давления. Их превосходный дизайн, коррозионная стойкость и структурная целостность делают их незаменимыми в нефтегазовой, нефтехимической и энергетической отраслях.

Если вам нужны надежные, высококачественные приварные фланцы из нержавеющей стали, изготовленные в соответствии с международными стандартами, Dafugui предлагает комплексные решения, адаптированные к требованиям вашего проекта. Наш инженерный опыт, строгий контроль качества и возможности поставок по всему миру гарантируют долгосрочную работу и душевное спокойствие.

Готовы повысить надежность вашей трубопроводной системы?Связаться с намисегодня, чтобы обсудить требования вашего проекта и получить профессиональное предложение.
