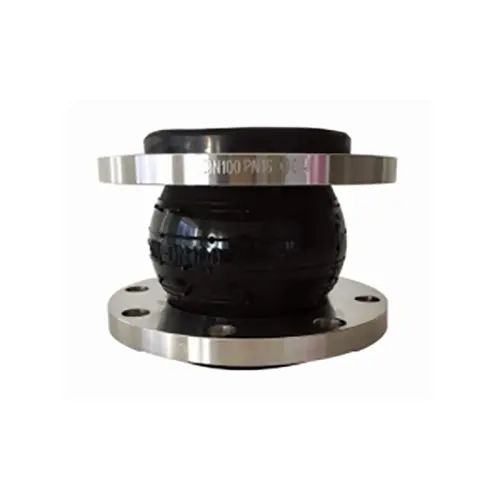

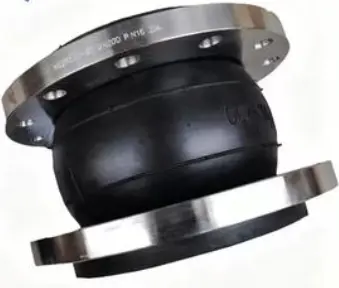

Односферный резиновый компенсатор

Односферный резиновый компенсатор (также известный как гибкое односферное резиновое соединение или виброизолятор) представляет собой высокоэластичный гибкий соединитель трубопровода. Изделие состоит из корпуса резиновой сферы (внутренний резиновый слой, армирование нейлоновым кордом, внешний резиновый слой) в сочетании со свободными металлическими фланцами, отформованными посредством высокотемпературной вулканизации под высоким давлением. Продукция строго соответствует стандартам GB/T 26121, проходит многочисленные проверки качества от сырья до готовой продукции, отличается высокой внутренней плотностью и значительной упругой деформацией. Материалы сферы включают NR, NBR, EPDM, CR, FKM и т. д., обеспечивающие устойчивость к теплу, кислотам, щелочам, коррозии и маслу. Материалы фланцев включают углеродистую сталь Q235 или нержавеющую сталь 304/316L.

Две основные функции: компенсация смещения + гашение вибрации.

Односферный резиновый компенсатор во время работы выполняет две основные функции:

Во-первых, компенсация смещения. Когда трубопроводы испытывают тепловое расширение/сжатие из-за изменений температуры или смещение из-за вибрации оборудования, резиновая сфера подвергается упругой деформации благодаря своей уникальной изогнутой структуре, преобразуя напряжение смещения трубопровода в энергию упругой деформации, эффективно поглощая осевые, боковые и угловые смещения и уменьшая напряжение трубопровода.

Во-вторых, гашение вибрации и снижение шума. Резина, как плохой проводник, эффективно блокирует передачу вибрации и шума в трубопроводах, защищая насосы, клапаны и другое оборудование от вибрационных повреждений, одновременно снижая корпусной шум.

Приложения

Широко используется в системах водоснабжения и водоотведения, оборотной воды, отопления, вентиляции и кондиционирования воздуха, противопожарной защиты, производства бумаги, фармацевтических, химических, морских, энергетических и других трубопроводных системах. Особенно подходит для:

• Соединения всасывания/нагнетания насоса --- поглощают вибрацию насоса и защищают оборудование, расположенное далее по потоку.
• Изгибы трубопровода --- компенсация монтажных отклонений и тепловых смещений
• Системы противопожарной защиты --- подключение пожарных насосов к трубопроводам, поглощающее колебания давления.
• Системы оборотной охлаждающей воды --- питательная вода тепловых электростанций и циркуляция охлаждающей воды
• Трубопроводы с частыми изменениями температуры --- эффективно поглощают повторяющиеся тепловые смещения

Подходящие среды включают: воздух, сжатый воздух, воду, морскую воду, горячую воду, масло, слабые кислоты, слабые щелочи и т. д.

Руководство по выбору материала

Часто задаваемые вопросы

В1: В чем разница между одинарной и двойной сферой? Как выбрать?

A: Одинарная сфера имеет более простую структуру, меньший размер и более низкую стоимость, подходит для общей компенсации смещения и гашения вибрации. Двойная сфера обеспечивает большую компенсацию и лучшее демпфирование, подходящее для большого смещения или сильной вибрации. Одной сферы достаточно для общих условий; Дафугуи может помочь с выбором.

В2: Как выбрать резиновый материал на основе среды?

A: Вода/воздух → NR; Масло → НБР; Кислоты/щелочи/для наружных работ → EPDM; Высокая температура/коррозия → FKM. Dafugui может предоставить профессиональные рекомендации с учетом ваших условий эксплуатации.

В3: Как долго длится продукт? Когда заменить?

О: 3-5 лет при нормальных условиях. Замените, если на поверхности сферы обнаружены трещины, старение, вздутие или постоянная утечка. Dafugui предоставляет оригинальные запасные части.
