Как дроссельный клапан регулирует расход воды в муниципальных системах водоснабжения?

В муниципальной системе водоснабжения один клапан может контролировать поток миллионов литров воды в день. Он может изолировать участок магистрали для ремонта, регулировать давление в зоне распределения или дросселировать поток в соответствии с потребностями.Клапан-бабочкаявляется одним из наиболее распространенных вариантов для этих важных функций. Он компактен, легок и экономичен по сравнению с задвижками или проходными клапанами того же диаметра. Он работает на четверть оборота, что позволяет быстро открывать и закрывать его. И его можно автоматизировать с помощью приводов для дистанционного управления. Но не все дроссельные заслонки подходят для городского водоснабжения. Неправильный клапан может подвергнуться коррозии, протечь или выйти из строя при необходимости. Для менеджеров по закупкам в водоканалах, муниципалитетах и ​​инженерных подрядчиках выбор подходящего дискового затвора является решением, которое влияет на надежность и безопасность всей системы водоснабжения.

Это руководство написано для покупателей, которым необходимо приобрести поворотные заслонки для муниципального водоснабжения. Мы объясним, как дроссельный клапан регулирует поток воды, основные конструктивные особенности, определяющие производительность, технические характеристики, которые необходимо включить в заказ на поставку, и критерии оценки поставщика. Мы также предоставим подробные параметры продукции с нашего завода по адресуКомпания Dafugui Pipe Valve Co., Ltd.Независимо от того, оснащаете ли вы новую станцию ​​водоочистки, заменяете клапаны в стареющей распределительной сети или подбираете клапаны для системы противопожарной защиты, это руководство поможет вам принять обоснованное решение.

Оглавление

• 1. Как дроссельный клапан контролирует поток воды?
• 2. Какие конструктивные особенности определяют производительность водоснабжения?
• 3. Какие материалы подходят для муниципальной воды?
• 4. Какие характеристики должны включать покупатели в заказ на поставку?
• 5. Как вы оцениваете поставщика дроссельных заслонок?
• 6. Каковы ключевые параметры продукции нашего завода?
• 7. Часто задаваемые вопросы (FAQ)
• 8. Заключение

1. Как дроссельный клапан контролирует поток воды?

Дроссельный клапан контролирует поток воды, вращая круглый диск внутри трубы. Диск установлен на валу, который соединен с ручкой или приводом. При повороте ручки на 90 градусов диск поворачивается из положения, перпендикулярного потоку (закрыто), в положение, параллельное потоку (открыто). В открытом положении диск ориентирован по потоку, оказывая минимальное сопротивление. В закрытом положении диск прижимается к седлу, создавая уплотнение, останавливающее поток. Клапан также можно расположить под промежуточными углами для дросселирования потока. Зависимость между углом диска и скоростью потока не является линейной; он следует характеристической кривой, которая зависит от конструкции клапана. В таблице ниже показаны типичные характеристики расхода дроссельной заслонки при различных углах диска.

Способность дискового затвора точно контролировать поток зависит от привода и системы управления. Ручная ручка обеспечивает простое включение/выключение. Оператор редуктора обеспечивает более точное ручное позиционирование. Пневматический или электрический привод в сочетании с позиционером позволяет автоматически регулировать расход на основе управляющего сигнала. Это важно для таких приложений, как контроль давления или балансировка расхода в распределительной сети. Наш завод Dafugui Pipe Valve Co., Ltd. производит дисковые затворы с различными вариантами срабатывания, отвечающими различным требованиям управления.

2. Какие конструктивные особенности определяют производительность водоснабжения?

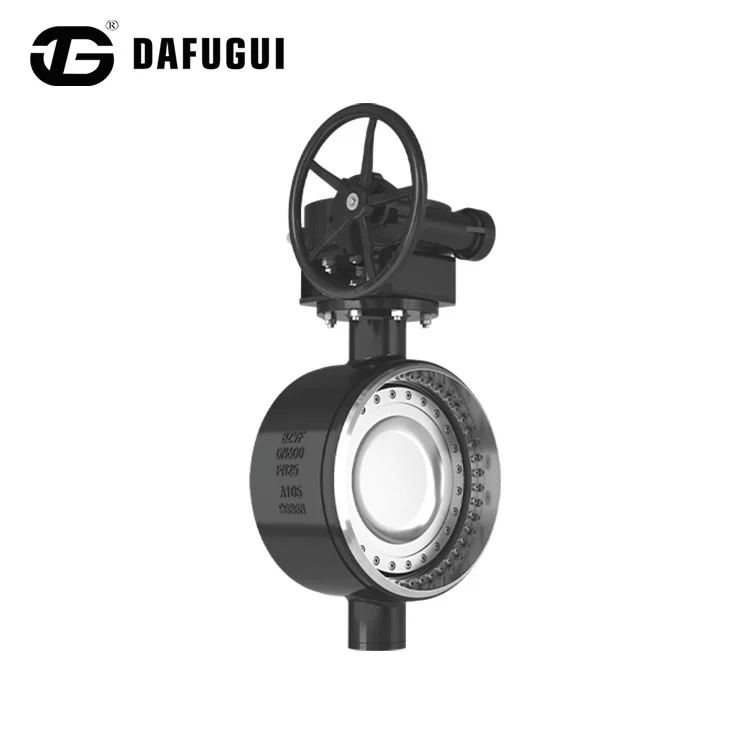

Работоспособность поворотного затвора в системе городского водоснабжения определяется несколькими конструктивными особенностями. Наиболее важными являются конструкция седла, конструкция диска, конструкция вала и конструкция корпуса. Седло — это компонент, создающий уплотнение. Это может быть упругое седло (из резины или ПТФЭ) или металлическое седло. Упругие седла обеспечивают герметичное уплотнение при более низких давлениях и подходят для большинства систем водоснабжения. Металлические седла используются в условиях высоких температур или высокого давления. Конструкция диска влияет на характеристики потока и перепад давления. Стандартный диск представляет собой простую плоскую пластину. Диск обтекаемой формы снижает турбулентность и падение давления. Конструкция вала определяет крутящий момент, необходимый для работы клапана, и прочность клапана. Конструкция со сквозным валом обеспечивает большую прочность, но может препятствовать потоку. Конструкция с коротким валом уменьшает препятствия, но может быть менее прочной. Конструкция корпуса определяет номинальное давление клапана и его совместимость с различными трубными соединениями. В таблице ниже суммированы эти конструктивные особенности.

На нашем заводе мы разрабатываем дисковые затворы для городского водоснабжения, уделяя особое внимание долговечности, надежности и простоте обслуживания. Мы используем упругие седла из высококачественного EPDM или NBR, устойчивые к воде, хлору и другим химикатам, используемым при очистке воды. Мы используем обтекаемые диски, чтобы минимизировать падение давления. Мы используем конструкции со сквозным валом для обеспечения прочности и устойчивости. Мы предлагаем ряд конфигураций корпусов, подходящих для различных соединений труб.

3. Какие материалы подходят для муниципальной воды?

Материалы, используемые в дисковом затворе для городского водоснабжения, должны быть устойчивыми к коррозии, безопасными для питьевой воды и достаточно прочными, чтобы выдерживать десятилетия службы. Наиболее распространенными материалами корпуса являются чугун, ковкий чугун и нержавеющая сталь. Чугун экономичен, но со временем может подвергнуться коррозии. Ковкий чугун прочнее и устойчивее к коррозии. Нержавеющая сталь является наиболее устойчивой к коррозии, но и самой дорогой. Диск обычно изготавливается из ковкого чугуна, нержавеющей стали или алюминиевой бронзы. Седло обычно изготавливается из EPDM, NBR или PTFE. Вал обычно изготавливается из нержавеющей стали. В таблице ниже приведены материалы и их пригодность для муниципальной воды.

На заводе Dafugui Pipe Valve Co., Ltd. для изготовления поворотных дисковых затворов используются высококачественные материалы. Мы предлагаем корпуса из ковкого чугуна с наплавленным эпоксидным покрытием, диски и валы из нержавеющей стали, а также седла из EPDM. Все материалы сертифицированы для контакта с питьевой водой и соответствуют требованиям NSF/ANSI 61 и WRAS. Наши клапаны рассчитаны на срок службы 50 и более лет.

4. Какие характеристики должны включать покупатели в заказ на поставку?

При покупке поворотных дисковых затворов для городского водоснабжения покупатель должен включить в заказ на поставку подробные технические характеристики, чтобы гарантировать, что продукт соответствует требуемым стандартам производительности и качества. Ключевыми характеристиками являются размер, номинальное давление, материал корпуса, материал диска, материал седла, материал вала, торцевое соединение, тип привода и покрытие. Размер следует указывать в миллиметрах или дюймах. Номинальное давление должно быть указано в PN или классе. Материалы должны быть указаны по типу и марке. Торцевое соединение должно быть указано по типу (дисковое, с наконечником, фланцевое). Указать тип срабатывания (ручное, зубчатое, пневматическое, электрическое). Покрытие должно быть указано по типу и толщине. В таблице ниже приведены технические характеристики, которые следует включить в заказ на поставку.

На нашем заводе мы работаем с нашими клиентами, чтобы гарантировать, что все спецификации четко определены и поняты до начала производства. Мы предоставляем образцы для утверждения и поддерживаем строгий контроль качества на протяжении всего производственного процесса. Наша цель — поставлять дисковые затворы, которые соответствуют ожиданиям наших клиентов или превосходят их.

5. Как вы оцениваете поставщика дроссельных заслонок?

Оценка поставщика поворотных дисковых затворов имеет решающее значение для обеспечения надежных поставок высококачественной продукции. Ключевыми критериями оценки поставщика являются производственные мощности, управление качеством, снабжение материалами, производственные мощности, эффективность поставок и техническая поддержка. Производственные возможности включают в себя возможность отливать, обрабатывать, собирать и испытывать клапаны в соответствии с требуемыми спецификациями. Управление качеством включает в себя системы и процессы, обеспечивающие стабильное качество. Подбор материалов включает в себя возможность получать высококачественное сырье по конкурентоспособным ценам. Производственная мощность включает в себя возможность своевременного выполнения крупных заказов. Производительность доставки включает в себя способность соблюдать сроки выполнения заказов и реагировать на срочные заказы. Техническая поддержка включает в себя возможность помочь со спецификацией, проектированием и решением проблем. В таблице ниже приведены эти критерии и указано, на что следует обращать внимание по каждому из них.

Наш завод Dafugui Pipe Valve Co., Ltd. производит поворотные заслонки уже более десяти лет. У нас есть большой опыт в области качества, доставки и удовлетворенности клиентов. Мы сертифицированы по стандарту ISO 9001 и ведем подробный учет всех проверок. Наши производственные мощности являются одними из крупнейших в регионе, и мы можем масштабироваться для выполнения крупных заказов. Наша техническая команда хорошо осведомлена и быстро реагирует, и мы стремимся помочь нашим клиентам добиться успеха. Мы приглашаем вас оценить нас по этим критериям и рассмотреть нас в качестве своего партнера по дисковым затворам.

6. Каковы ключевые параметры продукции нашего завода?

В следующей таблице представлены основные параметры наших дисковых затворов для городского водоснабжения. Эти клапаны предназначены для широкого спектра применений, включая водоочистные сооружения, распределительные сети и системы противопожарной защиты. Наш завод также может производить клапаны по индивидуальному заказу для удовлетворения конкретных требований.

На нашем заводе мы производим поворотные заслонки, соответствующие этим и многим другим характеристикам. Мы можем настроить размер, материалы, привод и покрытие в соответствии с вашими конкретными требованиями. Наша система контроля качества включает проверку сырья, внутрипроизводственный контроль и окончательную проверку перед отправкой. Наша цель – предоставить нашим клиентам высококачественные поворотные заслонки, обеспечивающие надежность и безопасность их систем водоснабжения.

7. Часто задаваемые вопросы (FAQ)

Вопрос 1: В чем разница между пластиной и дроссельной заслонкой с выступом?

Ответ: Межфланцевый дисковый затвор предназначен для зажима между двумя фланцами трубы. Он компактен и легок, но его нельзя использовать для тупиковой эксплуатации. Поворотный затвор с проушинами имеет в корпусе резьбовые вставки, позволяющие прикрепить его болтами к одному фланцу. Это позволяет использовать клапан для тупиковой эксплуатации и снимать его с линии, не повреждая выходной трубопровод. Для городского водоснабжения часто отдают предпочтение задвижкам с проушинами из-за их гибкости.

Вопрос 2: Каков типичный срок службы дроссельной заслонки в городском водоснабжении?

Ответ: Высококачественный дисковый затвор с корпусом из ковкого чугуна, диском и валом из нержавеющей стали, а также седлом из EPDM может иметь срок службы 50 и более лет в муниципальном водоснабжении. Фактический срок службы зависит от качества воды, условий эксплуатации и программы технического обслуживания. Регулярный осмотр и тренировка клапана могут продлить срок его службы.

Вопрос 3: Можно ли использовать дроссельные заслонки для регулирования потока или только для изоляции?

Ответ: Поворотные заслонки можно использовать как для изоляции, так и для регулирования потока. Однако для точного регулирования расхода рекомендуется использовать клапан с обтекаемым диском и модулирующим приводом. Стандартные дроссельные заслонки часто используются для дросселирования, но характеристика потока не является линейной, и в определенных положениях клапан может испытывать кавитацию или шум. Для критических применений управления потоком более подходящим может быть шаровой клапан или специализированный регулирующий клапан.

Вопрос 4. Как выбрать правильный привод для дроссельной заслонки?

Ответ: Выбор привода зависит от требуемого крутящего момента, доступного источника питания и требований к управлению. Крутящий момент, необходимый для работы клапана, зависит от размера клапана, перепада давления и материала седла. Пневматические приводы широко используются для включения/выключения и плавного управления водоснабжением. Электрические приводы используются там, где отсутствует сжатый воздух. Приводы с ручным приводом используются для запорных клапанов, которые не часто используются. Наша команда инженеров может помочь вам выбрать правильный привод для вашего применения.

Вопрос 5. В чем разница между седлами из EPDM и NBR?

Ответ: EPDM (мономер этилен-пропилен-диена) и NBR (нитрилбутадиеновый каучук) представляют собой синтетические каучуки, используемые для седел клапанов. EPDM обладает превосходной устойчивостью к воде, пару и озону, что делает его идеальным для городского водоснабжения. NBR обладает превосходной устойчивостью к маслам и топливу, но менее устойчив к озону и атмосферным воздействиям. Для систем водоснабжения обычно предпочтительнее использовать EPDM.

8. Заключение

Поворотные затворы необходимы для регулирования расхода воды в муниципальных системах водоснабжения. При правильном выборе и применении они обеспечивают надежную изоляцию, эффективное управление потоком и длительный срок службы. Для менеджеров по закупкам в компаниях водоснабжения и инженерных подрядчиков ключом к успеху является понимание конструктивных особенностей, определяющих производительность, выбор правильных материалов и размеров, а также выбор поставщика, обладающего возможностями и системами качества для поставки стабильной продукции. Наш завод Dafugui Pipe Valve Co., Ltd. располагает опытом и оборудованием для производства высококачественных поворотных дисковых затворов для самых требовательных систем городского водоснабжения. Мы используем высококачественные материалы, прецизионное производство и строгий контроль качества, чтобы гарантировать, что наши клапаны соответствуют самым высоким стандартам производительности и надежности.

Если вы оборудуете новую водоочистную станцию, заменяете клапаны в распределительной сети или подбираете клапаны для системы противопожарной защиты, мы приглашаем вас связаться с нами, чтобы обсудить ваши требования. Мы можем предоставить образцы, технические данные и индивидуальные решения. Наша приверженность качеству и удовлетворению потребностей клиентов сделала нас надежным партнером для предприятий водоснабжения и муниципалитетов по всему миру.

Свяжитесь с Dafugui Pipe Valve Co., Ltd. сегоднячтобы обсудить ваши требования к дисковым затворам и узнать, как наши продукты могут повысить надежность и эффективность вашей муниципальной системы водоснабжения.
