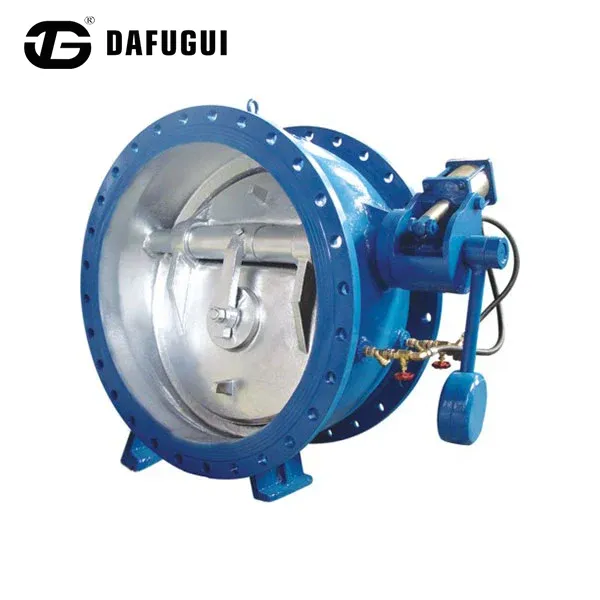

Буферный обратный клапан-бабочка с гидравлическим демпфирующим цилиндром

Поставляемый непосредственно китайским производителем Dafugui, буферный обратный клапан-бабочка с гидравлическим демпфирующим цилиндром обеспечивает надежный контроль обратного потока в городских и промышленных трубопроводах, работающих в тяжелых условиях. Бесперебойно работая в размерах DN50–DN1400, он использует двухступенчатую гидравлическую буферизацию для управления скачками давления без ущерба для эффективности системы.

Клапан, изготовленный с корпусом из ковкого чугуна, литой стали или нержавеющей стали, подходит для водопроводов, канализационных систем, сетей циркуляции охлаждающей воды и промышленных жидкостей. Dafugui обеспечивает индивидуальную гидравлическую регулировку в зависимости от давления в трубопроводе, характеристик насоса и эксплуатационных требований.

Принцип работы управления гидравлическим буфером

Двухступенчатая конструкция закрытия

Когда дисковый буферный обратный клапан с гидравлическим демпфирующим цилиндром останавливается или изменяется направление потока, диск клапана начинает автоматически закрываться под действием силы обратного потока.

На первом этапе примерно 70–80% хода диска выполняется быстро, чтобы предотвратить чрезмерный обратный поток.

На втором этапе внешний гидравлический демпфирующий цилиндр контролирует движение окончательного закрытия, позволяя диску постепенно приближаться к седлу клапана.

Демпфирующий механизм гидравлического цилиндра

Гидравлический цилиндр работает за счет контролируемого вытеснения масла. Когда вал клапана поворачивается в сторону закрытия, движение поршня проталкивает гидравлическое масло через регулируемый дроссельный канал.

Это создает регулируемое сопротивление, замедляя конечную скорость закрытия и помогая уменьшить колебания давления внутри системы трубопроводов.

Эффективность снижения гидроударов

Контролируя финальную фазу закрытия, механизм гидравлического демпфирования помогает свести к минимуму внезапное прерывание потока и снижает риск повреждения скачков давления в трубопроводах на большие расстояния.

Стандарты проектирования и их соответствие

Ключевые особенности

Регулируемый гидравлический контроль закрытия

Установленный сбоку гидравлический цилиндр позволяет инженерам регулировать скорость закрытия в зависимости от длины трубопровода, характеристик отключения насоса и рабочего давления.

Это делает клапан подходящим для различных сетей водоснабжения и промышленных жидкостных систем, требующих индивидуальных характеристик закрытия.

Защита от обратного потока без захлопывания

Управляемый механизм закрытия уменьшает внезапное воздействие диска на седло клапана, помогая продлить срок службы и поддерживать стабильную работу трубопровода.

Конструкция дроссельной заслонки для тяжелых условий эксплуатации

Конструкция диска-бабочки обеспечивает компактные размеры, меньшие требования к пространству для установки и надежную работу в трубопроводных системах большого диаметра.

Несколько вариантов материалов

Dafugui поставляет различные материалы для корпуса и внутренних компонентов в зависимости от условий применения:

• Ковкий чугун GGG40/GGG50 для применения в воде общего назначения.
• WCB из литой стали для промышленных систем высокого давления.
• Нержавеющая сталь CF8/CF8M для агрессивных сред.

Контроль качества и тестирование

Каждый ДафугуиБуферный обратный клапан-бабочкапроходит процедуры проверки перед отправкой:

Гидростатическое испытание оболочки

Корпуса клапанов испытываются под гидравлическим давлением в соответствии с требованиями API 598 для проверки структурной прочности и устойчивости к давлению.

Проверка седла на утечку

Двунаправленные испытания на герметичность проводятся для подтверждения герметичности клапана и предотвращения нежелательного обратного потока.

Проверка размеров

Критические компоненты, включая валы клапанов, уплотнительные поверхности дисков и размеры фланцев, проверяются с помощью прецизионного измерительного оборудования.

Проверка покрытия

Толщина внутреннего и внешнего эпоксидного покрытия измеряется для обеспечения защиты от коррозии.

Промышленное применение

Муниципальные системы водоснабжения

Устанавливаемый после насосных станций и вдоль магистральных трубопроводов, клапан позволяет контролировать обратный поток и снижать колебания давления при остановке насоса.

Трубопроводы для очистки и перекачки сточных вод

Подходит для систем сточных вод, где требуется надежное предотвращение обратного потока и защита от коррозии.

Системы охлаждающей воды электростанций

Используется в трубопроводах циркуляции охлаждающей воды для защиты насосов и поддержания стабильного направления потока.

Промышленные технологические трубопроводы

Применяется для промышленной воды, очищенных сточных вод и других неагрессивных жидких систем, требующих контролируемого закрытия клапана.

Преимущества производства Dafugui

Возможность точной обработки

Dafugui использует обрабатывающее оборудование с ЧПУ для обработки корпусов клапанов, валов, дисков и уплотнительных компонентов, обеспечивая точность размеров и постоянство сборки.

Индивидуальная гидравлическая регулировка

Параметры гидроцилиндра можно настроить в соответствии с:

• Длина трубопровода
• Производительность насоса
• Статическое давление
• Скорость потока
• Требуемое время закрытия

Комплексное производство и контроль качества

Литье клапанов, механическая обработка, проверка сборки, испытания под давлением и проверка покрытия контролируются в рамках интегрированного производственного процесса.

Технические характеристики

Часто задаваемые вопросы

Как гидравлический демпфирующий цилиндр улучшает дроссельный обратный клапан?

Буферный обратный клапан-бабочка с гидравлическим демпфирующим цилиндром контролирует конечную скорость закрытия тарелки клапана. По сравнению с традиционными методами механического закрытия, он обеспечивает регулируемое сопротивление во время последнего хода, помогая уменьшить резкие изменения давления, вызванные быстрым закрытием клапана.

Можно ли отрегулировать скорость гидравлического закрытия после установки?

Да. Гидравлическая система может быть оснащена регулируемыми дросселирующими компонентами, что позволяет обслуживающему персоналу изменять характеристики закрытия в соответствии с фактическими условиями эксплуатации трубопровода.

Какие материалы доступны для коррозийных применений?

Dafugui предлагает компоненты из нержавеющей стали CF8/CF8M и варианты антикоррозионного покрытия для применений, связанных со сточными водами, промышленными жидкостями или средами, требующими усиленной защиты от коррозии.

Какие инспекционные документы доступны для экспортных заказов?

Dafugui может предоставить протоколы проверок, отчеты об испытаниях под давлением, документацию по материалам, а также поддержку сторонних проверок в соответствии с требованиями проекта клиента.
