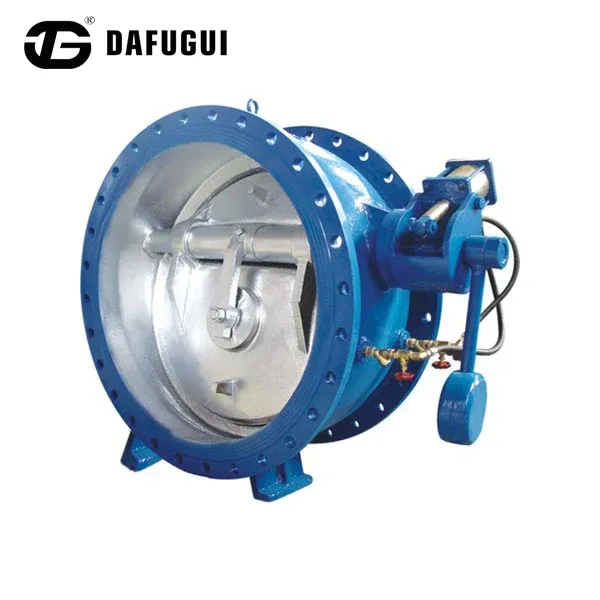

Сверхмощный амортизирующий обратный клапан-бабочка
  • Сверхмощный амортизирующий обратный клапан-бабочкаСверхмощный амортизирующий обратный клапан-бабочка

Сверхмощный амортизирующий обратный клапан-бабочка

Прочный сверхмощный амортизирующий обратный клапан-бабочка, поставляемый китайским производителем Dafugui, контролирует сильные гидроудары в промышленных сетях. Этот клапан заводского изготовления с усиленным амортизирующим седлом обеспечивает безопасность насосных линий высокого давления.
    Решение для промышленного обратного клапана

    Сверхмощный амортизирующий обратный клапан-бабочка для промышленных трубопроводных систем

    Обратный клапан-бабочка с амортизирующей подушечкой Dafugui для тяжелых условий эксплуатации разработан для сложных условий контроля жидкости, где частые изменения давления и высокая скорость потока требуют усиленной механической защиты.

    По сравнению с обычными дроссельными обратными клапанами эта конструкция включает усиленный корпус клапана, высокопрочный узел вала и амортизирующую конструкцию вблизи зоны уплотнения. В условиях обратного потока амортизирующий механизм поглощает часть удара закрытия диска, помогая снизить механическую нагрузку на компоненты клапана и подключенные трубопроводные системы.

    Клапан поддерживает конфигурации из литой стали, нержавеющей стали и ковкого чугуна в зависимости от рабочего давления, характеристик жидкости и требований к коррозии. Изучите нашдиапазон обратного клапанаикатегории промышленных клапанов.

    Heavy Duty Shock Absorbing Butterfly Cushion Check Valve
    Конструкция и функции

    Прочная конструкция и конструкция амортизации

    01

    Усиленная конструкция корпуса клапана

    В корпусе обратного клапана с амортизирующей подушкой-бабочкой для тяжелых условий эксплуатации используется увеличенная толщина стенок и оптимизированная конструкция литья для повышения устойчивости к:

    • Вибрация трубопровода
    • Циклическое изменение давления
    • Внешнее механическое воздействие
    • Нагрузки теплового расширения

    Критические участки кузова могут быть проверены посредством проверки размеров и неразрушающего контроля в соответствии с требованиями проекта.

    Система амортизации сиденья с подушкой

    За областью уплотнения установлена ​​усиленная амортизирующая конструкция, которая поглощает энергию закрывающего удара, когда диск приближается к седлу.

    Система амортизации помогает:

    • Уменьшите влияние посадки диска
    • Более низкая передача вибрации
    • Защитите вал и уплотнительные компоненты.
    • Улучшение стабильности работы в условиях частой езды на велосипеде

    Высокопрочный вал и подшипниковый узел

    Вал клапана изготовлен из нержавеющей стали, включая варианты 410, 304 или 316.

    Увеличенные размеры вала в сочетании с втулками с футеровкой из ПТФЭ или бронзой обеспечивают:

    • Плавное вращение диска
    • Снижение механического износа
    • Повышенная устойчивость к нагрузкам при перепаде давления

    Варианты материалов для различных условий эксплуатации

    Клапан поддерживает конфигурации из литой стали, нержавеющей стали и ковкого чугуна. Окончательный выбор материала должен основываться на рабочем давлении, характеристиках жидкости, требованиях к коррозии и спецификациях проекта.

    Справочник по выбору

    Руководство по отраслевому применению

    02
    Промышленность Условия эксплуатации Рекомендуемая конфигурация Выгода
    ТЭЦ Циркуляция охлаждающей воды, циклическое изменение давления Корпус WCB + отделка из нержавеющей стали Повышенная долговечность при многократной эксплуатации.
    Химическая обработка Коррозионные промышленные жидкости Нержавеющая сталь CF8M/CF3M Повышенная коррозионная стойкость
    Горное обезвоживание Высокопроизводительная абразивная вода Корпус из ковкого чугуна + износостойкая отделка Снижение риска эрозии
    Промышленная система водоснабжения Нагнетательные трубопроводы насоса Прочная конструкция подушки Снижение гидравлического воздействия
    Butterfly Buffer Check Valve
    Данные о продукте

    Технические характеристики

    03

    Следующие характеристики взяты из прилагаемой информации о продукте. Пожалуйста, подтвердите техническую формулировку и применимые стандарты с командой проекта перед окончательным выбором оборудования.

    Номинальная мощность 1,0-2,5 триллиона шестигранников
    Номинальный диаметр 50-1400 мм
    Рабочая температура 0-80°С
    Применимый сервис Родная вода, прудовая вода и т.д.
    материал корпуса Материал корпуса: доступно железо с шариковыми чернилами, железо или сталь.
    Способ подключения Юридическая связь
    Позиция Ансу Выходная труба Суйхан
    Поддержка Дафугуи

    Преимущество бренда Dafugui: послепродажное обслуживание и техническое руководство.

    Техническая документация и сервисная поддержка помогают клиентам координировать установку, ввод в эксплуатацию и текущее обслуживание.

    Комплексные технические руководства

    Каждая поставка обратного клапана-бабочки с амортизирующей подушкой для тяжелых условий эксплуатации включает подробные инженерные чертежи, диаграммы последовательности моментов затяжки болтов и руководства по техническому обслуживанию буфера.

    Удаленная консультация по выравниванию и на месте

    Наша команда инженеров предоставляет поддержку по настройке видео и технические консультации, чтобы помочь проектным группам клиентов во время установки и ввода в эксплуатацию на месте.

    Инвентаризация запасных частей для быстрого реагирования

    Мы поддерживаем склад критически важных внутренних компонентов, уплотнений и валов, что обеспечивает быструю доставку по всему миру и минимизирует время простоя клиента.

    Вопросы о продукте

    Часто задаваемые вопросы

    Какого обслуживания требует внутренняя амортизирующая подушка с течением времени?

    Зона подушки требует минимального регулярного ухода. Обычно достаточно проверки уплотнений седла и набивки вала во время планового ежегодного технического обслуживания предприятия.

    Противостоит ли этот сверхмощный амортизирующий обратный клапан с подушкой-бабочкой высокоскоростной эрозии жидкости?

    Да, внутренний путь потока обтекается, чтобы минимизировать турбулентность, а критические уплотнительные кромки могут быть покрыты твердосплавными сплавами, такими как стеллит, для суровых абразивных условий.

    Как быстро команда технической поддержки Dafugui отвечает на запросы на местах?

    Наша специализированная инженерная группа послепродажного обслуживания оценивает запросы на местах и ​​предоставляет технические рекомендации или диагностическую поддержку в течение 24 часов.

    Узнайте больше

    Сопутствующие категории клапанов

    Запросы по проекту

    Обсудите требования к обратному клапану с подушкой-бабочкой

    Отправьте Dafugui сведения о рабочем давлении, среде, температуре, номинальном диаметре, предпочтениях в отношении материалов и требованиях проекта. Наша команда может просмотреть детали приложения и предоставить информацию о продукте на ваш выбор.
