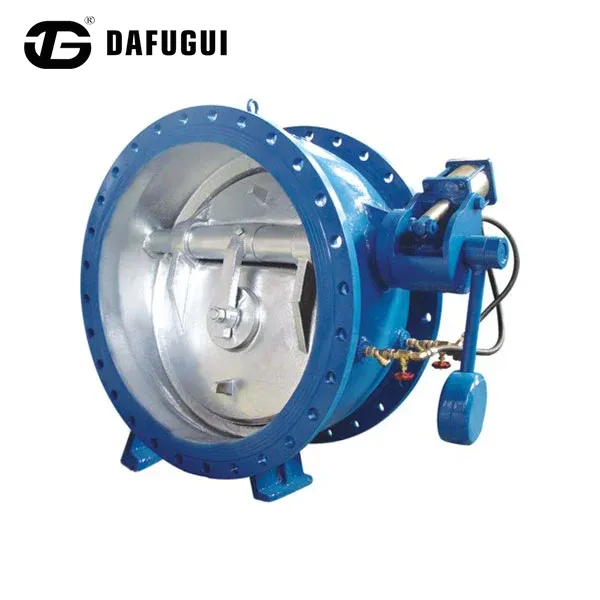

Буферный обратный клапан-бабочка с противовесом и механизмом медленного закрытия

Буферный обратный клапан-бабочка с противовесом Dafugui и механизмом медленного закрытия сочетает в себе силу закрытия под действием силы тяжести с технологией гидравлической буферизации для достижения стабильного закрытия без захлопывания без внешнего источника питания.

Когда работа насоса неожиданно прекращается, противовес создает начальный крутящий момент закрытия, приводя диск клапана в закрытое положение. На заключительном этапе закрытия гидравлическое демпфирующее устройство контролирует скорость движения диска, уменьшая внезапное прерывание потока и помогая минимизировать эффекты гидроудара.

Изготовленный на заводе по производству клапанов Dafugui, клапан поддерживает конфигурации материалов из ковкого чугуна, литой стали и нержавеющей стали для различных трубопроводных сред и условий эксплуатации.

Принцип работы и контроль медленного закрытия

Закрытие противовеса под действием силы тяжести

На валу клапана установлен внешний противовес, обеспечивающий постоянный крутящий момент закрытия за счет силы тяжести. В отличие от приводов с электрическим управлением, буферный обратный клапан-бабочка с противовесом и механизмом медленного закрытия срабатывает автоматически при отключении электроэнергии или аварийном отключении насоса.

Положение противовеса можно регулировать вдоль плеча рычага, чтобы изменить характеристики закрытия в зависимости от давления в трубопроводе, скорости потока и требований к установке.

Гидравлическое демпфирование для контролируемого закрытия

На начальном этапе закрытия диск клапана быстро перемещается под действием силы обратного потока и действия противовеса.

Когда диск приближается к посадочному положению, гидравлический демпфирующий цилиндр контролирует конечную скорость закрытия, регулируя поток масла через внутреннюю систему дросселирования.

Этот двухэтапный процесс закрытия помогает:

Уменьшите удар диска клапана о седло

Минимизация колебаний давления

Увеличьте срок службы уплотнительных компонентов.

Снижение вибрации в крупных трубопроводных системах

Преимущество бренда Dafugui: конкурентное преимущество перед аналогами

• Синергия промышленного кластера:Расположенная в районе Лунвань Вэньчжоу — китайского города клапанов — и всего в 3 км от аэропорта Вэньчжоу, компания Dafugui пользуется преимуществами непревзойденной местной цепочки поставок и эффективных международных маршрутов доставки.

• Интегрированный производственный комплекс площадью 5 000 м²:Механическая обработка корпуса, обработка на станках с ЧПУ, автоматическая сварка и испытания под давлением под одной крышей позволяют нам исключить наценки посредников и обеспечить конкурентоспособные цены напрямую с завода.

• Инвестиции в современное оборудование:Используя крупномасштабные центры обработки пресс-форм, высокоточные токарные станки с ЧПУ и автоматизированные сварочные линии, Dafugui обеспечивает более высокую точность производства и более короткие сроки выполнения заказов, чем региональные сборочные цеха.

Технические характеристики

Проверка качества и тестирование

Каждый буферный обратный клапан-бабочка с противовесом Dafugui и механизмом медленного закрытия перед отправкой проходит процедуры проверки:

Испытание гидростатическим давлением

Корпуса клапанов испытываются под гидростатическим давлением в соответствии с применимыми стандартами для проверки устойчивости к давлению и структурной целостности.

Проверка седла на утечку

Характеристики уплотнения проверяются при номинальном давлении для подтверждения надежности запирания.

Испытание производительности гидравлического демпфирования

Ход закрытия и характеристики демпфирования проверяются, чтобы обеспечить плавную работу механизма медленного закрытия.

Проверка размеров

Критические компоненты, включая:

Вал клапана

Положение диска

Размеры фланца

Соединение противовеса

измеряются перед окончательной сборкой.

Часто задаваемые вопросы

Что произойдет, если сбой в подаче электроэнергии неожиданно остановит основные насосы?

Механизм противовеса автоматически опускается под действием силы тяжести при остановке прямого потока, инициируя немедленное закрытие без необходимости внешнего электричества или ручного вмешательства.

Можно ли использовать буферный обратный клапан-бабочка с противовесом и механизмом медленного закрытия в трубопроводах неочищенной сырой воды?

Да, если он оснащен корпусом из ковкого чугуна с эпоксидным покрытием и валом из нержавеющей стали, он без прилипания перекачивает сырую речную воду и ливневые стоки, содержащие легкие взвешенные твердые частицы.

Насколько цены Dafugui соотносятся с ценами европейских поставщиков клапанов?

Используя зрелую промышленную экосистему Вэньчжоу и интегрированные заводские операции, Dafugui поставляет комплекты клапанов, соответствующие CE и API, значительно сокращая время закупок и затраты.
