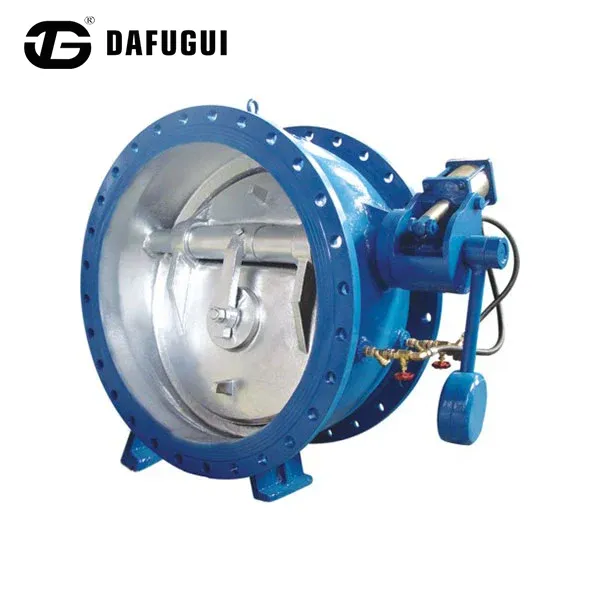

Двойной дисковый обратный клапан с гидравлической буферной системой

Купите двойной дисковый обратный клапан с гидравлической буферной системой напрямую у китайского производителя Dafugui, чтобы повысить эффективность трубопроводов. Этот прочный клапан, сочетающий в себе компактную площадь основания и внутренний гидравлический демпфирующий механизм, справляется с вибрацией линий в инженерных сетях с давлением 1,0–2,5 МПа, одновременно снижая вес установки.

Структурное проектирование и эксплуатационные преимущества

Компактная конструкция пластинчатого типа

Двухстворчатый обратный клапан с двумя пластинами и конструкцией корпуса гидравлической буферной системы позволяет устанавливать его между фланцами трубопровода, сокращая общую длину установки по сравнению с традиционными обратными клапанами поворотного типа.

Преимущества включают в себя:

Снижение требований к пространству для установки

Меньший вес клапана для трубопроводов большого диаметра

Более простое обслуживание при компактной компоновке оборудования

Подходит для насосных агрегатов и модульных систем.

Конструкция с двумя пластинами управления потоком

В клапане используются две независимые полукруглые пластины, соединенные через центральный шарнирный вал.

При нормальном течении:

Давление жидкости толкает пластины вверх.

Конструкция с разделенным диском обеспечивает сбалансированный путь потока.

Меньшее перемещение диска помогает снизить сопротивление открыванию.

При обратном течении:

Пружины способствуют быстрому начальному закрытию.

Гидравлическая буферная система контролирует окончательное перемещение сиденья.

Контролируемое закрытие помогает снизить колебания давления, вызванные внезапным отключением.

Соответствие стандартам и проектированию

Руководство по выбору материалов для условий эксплуатации

Преимущество бренда Dafugui: сертификаты и гарантия качества

• Тройная аккредитация ISO:Dafugui работает в соответствии с сертифицированными стандартами ISO 9001 (менеджмент качества), ISO 14001 (окружающая среда) и ISO 45001 (охрана труда), чтобы гарантировать стабильное качество производства.

• Соответствие требованиям мирового рынка:Продукты имеют европейский сертификат CE для свободного обращения на промышленных рынках ЕС и соответствуют строгим стандартам API для международных систем контроля нефтегазовых жидкостей.

• 100% заводская отслеживаемость:На каждом двухстворчатом обратном клапане с гидравлической буферной системой проштампованы номера плавок и идентификационные коды материалов, связанные с полными протоколами испытаний материалов (MTR) стандарта EN 10204 3.1.

Протоколы проверки качества

• Гидростатическое испытание оболочки:Протестировано при 1,5-кратном рабочем давлении для проверки структурной прочности.

• Испытание сиденья высоким давлением:Протестировано с рейтингом 1,1x для подтверждения герметичности.

• Выравнивание пластин и проверка натяжения пружин:Проверено на обеспечение сбалансированного закрытия пластины без заеданий.

• Визуальный и поверхностный аудит:Подтверждено отсутствие песчаных отверстий, пористости и заусенцев.

Технические характеристики

Часто задаваемые вопросы

Можно ли установить этот двухстворчатый обратный клапан с гидравлической буферной системой на вертикальных участках трубопровода?

Да, его можно устанавливать в вертикальных линиях с восходящим потоком. Торсионные пружины способствуют начальному закрытию пластины до того, как начнется изменение направления потока, обеспечивая быстрое закрытие без резкого удара.

Почему конструкция с двумя пластинами предпочтительнее однодискового клапана в салазках с ограниченным пространством?

Конфигурация с двумя пластинами делит проходное пространство пополам, значительно уменьшая расстояние хода диска и вес клапана, одновременно обеспечивая гораздо более короткий профиль корпуса.

Как Dafugui проверяет герметичность седла перед отправкой продукции с завода?

Каждый отдельный клапан проходит заводские гидростатические испытания корпуса при давлении, превышающем номинальное в 1,5 раза, и испытания на герметичность седла при давлении, превышающем номинальное в 1,1 раза, в соответствии со стандартами ISO 5208.
