Почему инженеры-водники предпочитают дроссельные заслонки для насосных станций?

Зайдите на любую муниципальную водонасосную станцию, и вы увидите их: ряды клапанов, контролирующих поток воды через массивные насосы, коллекторы и сливные линии. На протяжении десятилетий задвижка была выбором по умолчанию для этих критических точек изоляции. Но за последние двадцать лет произошла тихая революция. Инженеры-водотехники все чаще выбирают дисковые затворы для насосных станций. Причина не в одном факторе, а в совокупности преимуществ, которые делаютКлапан-бабочкауникально подходит для потребностей современной водной инфраструктуры. От компактной бесфланцевой конструкции, которая экономит место в переполненных галереях клапанов, до работы на четверть оборота, обеспечивающей быструю изоляцию, дисковый затвор зарекомендовал себя как надежное, эффективное и экономичное решение.

Поворотный клапан представляет собой четвертьоборотный клапан, в котором для регулирования потока используется вращающийся диск. Диск установлен на валу и вращается внутри корпуса клапана. Когда диск перпендикулярен потоку, клапан закрыт. Когда он параллелен потоку, клапан открыт. Уплотнение создается эластомерным седлом, которое контактирует с краем диска. Эта простая конструкция имеет ряд преимуществ по сравнению с другими типами клапанов: она компактна, легка и требует низкого рабочего крутящего момента. Им можно управлять вручную с помощью маховика или рычага или автоматически с помощью электрического или пневматического привода. Кроме того, он обеспечивает герметичное отключение, что необходимо для изоляции насоса. В этой статье мы рассмотрим, почему инженеры-гидротехники предпочитают дисковые затворы для насосных станций, охватывая технические преимущества, ключевые характеристики и практические соображения, которые определяют это предпочтение. Мы также предоставим подробные спецификации для наших дроссельных клапанов, производимых на нашем заводе Компания Dafugui Pipe Valve Co., Ltd.

Оглавление

• 1. Что такое дроссельный клапан и как он работает?
• 2. Почему компактная конструкция имеет значение для насосных станций?
• 3. Как низкий крутящий момент улучшает работоспособность и автоматизацию?
• 4. Какие технологии уплотнения обеспечивают герметичное перекрытие?
• 5. Чем дисковый затвор отличается от задвижек и шаровых кранов?
• 6. Каковы основные характеристики дроссельных заслонок насосной станции?
• 7. Часто задаваемые вопросы (FAQ)
• 8. Заключение

1. Что такое дроссельный клапан и как он работает?

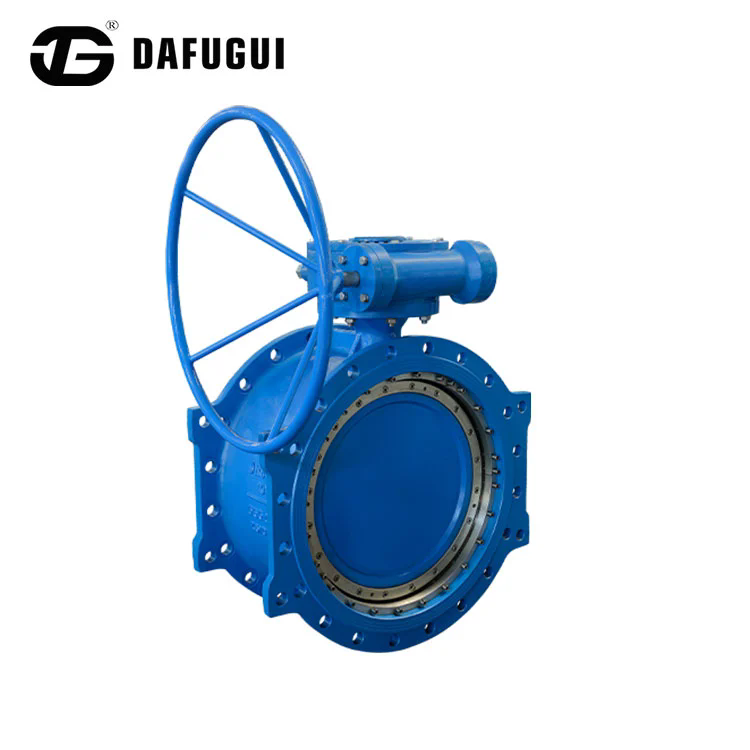

Поворотный клапан представляет собой четвертьоборотный клапан, который регулирует поток с помощью круглого диска, установленного на центральном валу. Диск вращается внутри корпуса клапана. В закрытом положении диск перпендикулярен пути потока, блокируя прохождение жидкости. В открытом положении диск расположен параллельно потоку, позволяя жидкости проходить с минимальным сопротивлением. Уплотнение состоит из эластомерного седла, которое либо приклеено к корпусу клапана (упругое седло), либо заменяемо (седло из ПТФЭ). Вал соединен с рабочим механизмом — рычагом, маховиком или приводом — который вращает диск. Клапан обычно устанавливается между двумя фланцами, отсюда и термин «бесфланцевая» конструкция. Его также можно использовать с проушинами, что позволяет устанавливать клапан на конце трубы без фланца на выходе.

Конструкция дискового затвора предлагает несколько преимуществ для насосных станций. Во-первых, это компактный размер по лицевой стороне. Поворотный затвор занимает гораздо меньше места, чем задвижка того же диаметра. Это особенно важно на насосных станциях, где галерея клапанов часто переполнена насосами, трубами и другим оборудованием. Во-вторых, это небольшой вес. Поворотный клапан значительно легче задвижки, что упрощает установку и снижает структурную нагрузку на систему трубопроводов. Третий – четвертьоборотный. Диск вращается только на 90 градусов, что означает, что клапан можно быстро открыть или закрыть. Это важно для аварийной изоляции, а также для процедур запуска и остановки насоса. В таблице ниже приведены основные компоненты дискового затвора.

ВКомпания Компания Dafugui Pipe Valve Co., Ltd.Наш завод производит поворотные заслонки для насосных станций различных размеров и конфигураций. Мы предлагаем конструкции с пластинами и наконечниками, упругие седла и седла из ПТФЭ, а также ручные и автоматизированные операторы. Наша команда инженеров тесно сотрудничает с инженерами-водниками, чтобы выбрать оптимальный клапан для каждого применения, обеспечивая надежную работу и длительный срок службы.

2. Почему компактная конструкция имеет значение для насосных станций?

Компактная конструкция дискового затвора является одной из важнейших причин его популярности на насосных станциях. Насосная станция представляет собой сложную совокупность насосов, двигателей, труб, клапанов и средств управления. Пространство всегда в цене. Галерея клапанов должна обеспечивать достаточно места для доступа для обслуживания, но при этом она должна быть как можно меньшей, чтобы снизить затраты на строительство. Поворотный клапан занимает значительно меньше места, чем задвижка или шаровой кран того же диаметра. Например, 12-дюймовый (DN300) дисковый затвор имеет строительную длину примерно 78 мм, а задвижка того же размера имеет строительную длину примерно 300 мм. Это означает, что дисковый затвор может сэкономить более 220 мм пространства на каждый клапан. На насосной станции с десятками клапанов такая экономия места является существенной. В таблице ниже сравниваются габаритные размеры поворотных дисковых затворов и задвижек обычных размеров.

Экономия места, обеспечиваемая дисковыми затворами, напрямую приводит к экономии затрат на насосную станцию. Меньшая галерея клапана означает меньше бетона, меньше конструкционной стали и меньше земли. Это также означает сокращение длины трубопроводов, что снижает потери давления и затраты на перекачку. На крупной муниципальной насосной станции экономия может быть значительной. На нашем заводе мы проектируем дисковые затворы так, чтобы они были максимально компактными без ущерба для производительности. Мы используем анализ методом конечных элементов (FEA) для оптимизации геометрии корпуса и диска с точки зрения прочности и характеристик текучести. Наша цель — создать клапан, который был бы одновременно компактным и надежным.

3. Как низкий крутящий момент улучшает работоспособность и автоматизацию?

Низкий рабочий крутящий момент поворотного затвора является еще одним ключевым преимуществом для насосных станций. Крутящий момент – это сила, необходимая для поворота вала клапана. В задвижке крутящий момент высок, поскольку задвижку приходится поднимать против потока и трения уплотнения штока. В дисковом затворе крутящий момент намного ниже, поскольку диск вращается по потоку, а не против него. Низкий крутящий момент означает, что клапаном можно управлять вручную с помощью небольшого маховика или рычага, даже при больших размерах. Это также означает, что клапан можно автоматизировать с помощью меньшего и менее дорогого привода. Это особенно важно на насосных станциях, где многие клапаны автоматизированы для дистанционного управления и оптимизации процесса. В таблице ниже сравниваются рабочие крутящие моменты поворотных дисковых затворов и задвижек обычных размеров.

Низкий крутящий момент дроссельной заслонки имеет несколько практических преимуществ. Во-первых, это упрощает и ускоряет ручное управление. Один оператор может открыть или закрыть большую поворотную заслонку с помощью простого рычага. Во-вторых, это уменьшает размер и стоимость привода. Привод меньшего размера потребляет меньше энергии и требует меньшего обслуживания. В-третьих, это снижает нагрузку на вал клапана и подшипники, продлевая срок службы клапана. Наш завод в Дафугуи проектирует дисковые затворы с низким рабочим крутящим моментом. Мы используем прецизионные подшипники и материалы седел с низким коэффициентом трения, чтобы минимизировать крутящий момент. Мы также предлагаем широкий выбор операторов, включая ручные рычаги, маховики, электрические и пневматические приводы, отвечающие различным требованиям автоматизации.

4. Какие технологии уплотнения обеспечивают герметичное перекрытие?

Герметичное закрытие необходимо для насосных станций. Когда насос отключен для технического обслуживания, клапан должен полностью перекрыть поток воды. Даже небольшая утечка может привести к угрозе безопасности, повреждению водой и неэффективности процесса. Поэтому система уплотнений поворотного затвора является важной конструктивной особенностью. Наиболее распространенной технологией уплотнения является упругое седло, изготовленное из эластомерного материала, такого как EPDM или NBR. Седло прикреплено к корпусу клапана, и когда диск закрывается, он прижимается к седлу, создавая герметичное уплотнение. Материал седла должен быть совместим с химическим составом воды и рабочей температурой. При более высоких температурах или более агрессивной воде можно использовать седло из ПТФЭ. В таблице ниже приведены технологии уплотнений, используемые в наших поворотных дисковых затворах.

На нашем заводе мы используем только качественные материалы сидений от надежных поставщиков. Перед отправкой мы проверяем каждый клапан на предмет утечек при максимальном рабочем давлении. Мы также предлагаем ряд конструкций сидений, в том числе приклеенные и сменные седла, отвечающие различным требованиям к техническому обслуживанию. Наша цель — создать дисковый затвор, который обеспечивает надежное и герметичное закрытие на протяжении всего срока службы.

5. Чем дисковый затвор отличается от задвижек и шаровых кранов?

При выборе клапана для насосной станции у инженеров есть несколько вариантов, включая задвижки, шаровые краны и поворотные заслонки. Каждый тип имеет свои сильные и слабые стороны, и выбор зависит от конкретных требований применения. В таблице ниже сравниваются основные характеристики этих типов клапанов.

Как показано в таблице, дисковый затвор предлагает наилучшее сочетание компактности, малого веса, низкого крутящего момента и экономической эффективности для насосных станций. Хотя задвижка имеет меньший перепад давления в полностью открытом положении, перепад давления поворотной заслонки приемлем для большинства насосных станций, особенно если клапан имеет правильный размер. Шаровой кран обеспечивает превосходное уплотнение, но он дороже и громоздче, чем дроссельный клапан. В компании Dafugui Pipe Valve Co., Ltd. мы имеем большой опыт поставок поворотных дисковых затворов для насосных станций и можем предоставить техническую поддержку, чтобы помочь вам выбрать правильный клапан для вашего применения.

6. Каковы основные характеристики дроссельных заслонок насосной станции?

Ключевые характеристики поворотного затвора, используемого на насосных станциях, включают размер, номинальное давление, материал корпуса, материал диска, материал вала, материал седла, торцевое соединение и тип привода. В таблице ниже представлены типичные характеристики наших поворотных дисковых затворов.

На нашем заводе мы производим поворотные заслонки, соответствующие этим и многим другим характеристикам. Мы можем настроить клапан в соответствии с конкретными требованиями проекта, включая специальные материалы, специальные торцевые соединения и специальные рабочие механизмы. Наша команда инженеров может помочь в процессе выбора и предоставить подробные технические данные для вашего проекта.

7. Часто задаваемые вопросы (FAQ)

Вопрос 1: В чем разница между пластиной и дисковым затвором с выступом?

Ответ: Межфланцевый дисковый затвор предназначен для установки между двумя фланцами. Клапан удерживается на месте фланцевыми болтами, проходящими через корпус клапана. Дисковый затвор с проушиной имеет на корпусе резьбовые вставки, которые позволяют устанавливать его на конце трубы без выходного фланца. Конструкция проушин удобна для тупиковой эксплуатации и технического обслуживания, когда необходимо отсоединить одну сторону клапана. Компания Dafugui Pipe Valve Co., Ltd. производит дисковые затворы как с пластинами, так и с проушинами.

Вопрос 2: Можно ли использовать дроссельный клапан для регулирования потока или только для изоляции?

Ответ: Поворотный клапан можно использовать как для изоляции, так и для регулирования потока. Поскольку диск вращается по пути потока, его можно расположить под промежуточными углами для регулирования скорости потока. Однако для точного регулирования расхода может потребоваться специально разработанный регулирующий дисковый затвор с характерным диском. Для простых применений дросселирования часто бывает достаточно стандартного дроссельного клапана. Наша команда инженеров может посоветовать лучший клапан для ваших конкретных требований к регулированию расхода.

Вопрос 3: Как выбрать правильный материал седла для моей насосной станции?

Ответ: Материал седла зависит от водно-химического режима, рабочей температуры и требуемого срока службы. EPDM является стандартным выбором для питьевой воды и сточных вод, поскольку он устойчив к воде, пару и слабым химикатам, а также имеет широкий температурный диапазон. NBR используется, когда вода может содержать масло или топливо. ПТФЭ используется для высокотемпературной воды или агрессивных химикатов. Витон используется в самых сложных химических и температурных условиях. Наша техническая команда может помочь вам выбрать подходящий материал седла для вашего применения.

Вопрос 4: Как часто следует обслуживать дисковый затвор?

Ответ: Частота технического обслуживания зависит от применения и условий эксплуатации. Для клапанов насосных станций мы рекомендуем проводить визуальный осмотр ежеквартально, эксплуатационную проверку раз в полгода и полный капитальный ремонт каждые 3-5 лет или после определенного количества циклов. Проверка должна включать проверку на наличие утечек, проверку рабочего крутящего момента и проверку седла на предмет износа. Регулярное техническое обслуживание обеспечивает надежную работу и длительный срок службы.

Вопрос 5: Можно ли автоматизировать дисковый затвор?

Ответ: Да, дисковый затвор можно автоматизировать с помощью электрического или пневматического привода. Электрические приводы обычно используются на насосных станциях для дистанционного управления и интеграции с системой SCADA предприятия. Пневматические приводы используются там, где доступен сжатый воздух и требуется быстрая работа. На нашем заводе мы предлагаем широкий выбор приводов и можем предоставить полные сборки клапанов с установленным и проверенным приводом.

8. Заключение

Инженеры-водотехники предпочитают дисковые затворы для насосных станций, поскольку они предлагают уникальное сочетание преимуществ: компактный дизайн, легкая конструкция, низкий рабочий крутящий момент, герметичное уплотнение и экономическая эффективность. Эти преимущества выражаются в уменьшении размеров галерей клапанов, снижении затрат на строительство, простоте эксплуатации и надежности работы. Наш завод Dafugui Pipe Valve Co., Ltd. располагает опытом и оборудованием для производства дисковых затворов, отвечающих самым строгим требованиям насосных станций. Мы используем высококачественные материалы, точные производственные процессы и строгие испытания, чтобы гарантировать, что каждый производимый нами клапан обеспечивает надежную работу и длительный срок службы.

Независимо от того, проектируете ли вы новую насосную станцию, модернизируете существующий объект или обслуживаете промышленную систему водоснабжения, мы приглашаем вас связаться с нашей технической командой, чтобы обсудить ваши требования. Мы можем предоставить подробные спецификации продукта, помощь в выборе материалов и поддержку при применении. Наша приверженность качеству и удовлетворенности клиентов сделала нас надежным партнером в проектах водной инфраструктуры по всему миру.

Свяжитесь с Dafugui Pipe Valve Co., Ltd. сегоднячтобы обсудить ваши требования к дисковым затворам и узнать, как наши клапаны могут повысить эффективность и надежность вашей насосной станции.
