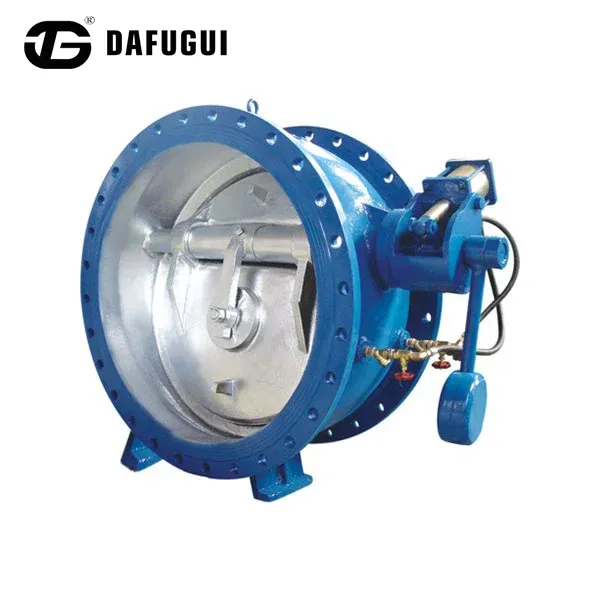

Буферный обратный клапан-бабочка без гидроудара для устранения гидроудара

Буферный обратный клапан-бабочка Dafugui Non Slam с защитой от водяного удара разработан для обеспечения стабильного предотвращения обратного потока в насосных системах, где быстрое закрытие клапана может вызвать кратковременные изменения давления.

Традиционные обратные клапаны могут создавать ударные силы, когда диск быстро возвращается в закрытое положение после остановки насоса. В этом буферном обратном клапане-бабочке используется конструкция контролируемого закрытия, которая замедляет окончательное движение диска перед посадкой, уменьшая механическое воздействие между диском и седлом клапана.

Конструкция подходит для магистральных водопроводов, насосных станций, промышленных систем водоснабжения, а также для применений, требующих снижения вибрации и рабочего шума.

Принцип бесхлопкового закрытия

Контролируемое движение диска

Во время нормальной работы давление жидкости, направленное вперед, удерживает дроссельную заслонку открытой с минимальным сопротивлением потоку.

Когда дроссельный обратный клапан буфера без гидроудара останавливается или изменяется направление потока:

Диск начинает закрываться под действием силы обратного потока.

Первоначальное закрывающее движение происходит быстро, чтобы ограничить обратный поток.

Механизм буферизации контролирует финальную стадию закрытия.

Диск постепенно контактирует с седлом, уменьшая удар при закрытии.

Этот двухэтапный процесс закрытия помогает снизить резкие изменения давления и улучшить стабильность работы клапана.

Ключевые особенности дизайна

Контроль скачка давления гидроудара

Гидравлический удар возникает, когда текущая жидкость быстро меняет скорость, создавая волны давления внутри трубопровода.

Буферный обратный клапан-бабочка без захлопывания помогает контролировать это состояние посредством:

Уменьшение быстрого удара диска во время закрытия

Сглаживание окончательного процесса посадки

Снижение вибрации, передаваемой на трубопроводы и оборудование.

Защита подключенных компонентов, таких как фланцы, прокладки и приборы давления.

Фактическая реакция давления зависит от длины трубопровода, скорости жидкости, характеристик насоса и конструкции системы.

Малошумная работа насосных станций

По сравнению с обычными обратными клапанами, которые могут создавать заметный ударный шум при закрытии, конструкция закрытия с буферизацией обеспечивает более плавную работу.

Подходит для:

Крытые бюветы

Городские водные объекты

Жилая водная инфраструктура

Промышленные предприятия, требующие более низкого рабочего шума

Конструкция диска-бабочки для применения на крупных трубопроводах

Конфигурация «бабочка» обеспечивает:

Компактные размеры клапана

Меньшие требования к пространству для установки

Подходящие решения для трубопроводов большого диаметра

Снижение сложности обслуживания

Обтекаемый канал потока помогает поддерживать эффективное движение жидкости в нормальных условиях эксплуатации.

Области применения

Руководство по выбору инженерных проектов

При выборе буферного обратного клапана-бабочки без гидроудара инженеры должны учитывать:

Параметры трубопровода

Диаметр трубы

Скорость потока

Рабочее давление

Производительность насоса

Длина трубопровода

Условия жидкости

Чистая вода

Сточные воды

Охлаждающая вода

Промышленная техническая вода

Требования к установке

Условия горизонтальной или вертикальной установки

Доступное пространство для обслуживания

Требуемый стандарт фланца

Dafugui может предоставить рекомендации по конфигурации на основе эксплуатационных данных проекта.

Часто задаваемые вопросы

Как этот буферный обратный клапан-бабочка с защитой от гидроудара защищает от затекания суставов?

Устраняя внезапные скачки динамического давления, он удерживает внутреннее давление в трубопроводе в пределах нормальных рабочих порогов, предотвращая ослабление или выдувание фланцевых прокладок.

Может ли клиент запросить проверку третьей стороной (например, SGS, TÜV, BV) перед отправкой с завода?

Да, Dafugui регулярно приглашает сторонних инспекторов для проверки производственной документации, проведения испытаний гидростатическим давлением и проверки соответствия упаковки.

Какие варианты существуют, если клапан индивидуального размера требует нестандартного сверления фланца?

Наш токарный цех с ЧПУ может обрабатывать нестандартные расположения отверстий для болтов во фланцах в соответствии с индивидуальными чертежами, представленными при размещении заказа.
