Почему фланцы с резьбой для труб S32760 с высокой соленостью для опреснительных установок превосходно подходят для линий соляной и химической промышленности SWRO?

Проблема коррозии в системах обратного осмоса морской воды

Установки обратного осмоса морской воды работают в одной из самых сложных жидких сред на Земле. Высокие концентрации хлоридов, повышенные температуры, растворенный кислород и постоянная турбулентность, создаваемая насосом, в совокупности воздействуют на металлические компоненты трубопроводов с разных направлений. На предприятиях SWRO коллектор отвода рассола и линии химической обработки особенно уязвимы, поскольку в них передаются концентрированные солевые растворы и остаточные химикаты для очистки под повышенным давлением.

Стандартные нержавеющие стали, такие как 316L или даже 904L, могут страдать от точечной, щелевой коррозии и коррозионного растрескивания под напряжением при воздействии горячего рассола с высокой соленостью в течение длительного периода времени. Выход из строя одного фланцевого соединения может привести к незапланированным простоям, потере продукта и дорогостоящему ремонту. По этой причине инженеры по спецификациям все чаще обращаются к супердуплексным нержавеющим сталям для критических соединений трубопроводов SWRO.

Хлоридное воздействие и скоростная эрозия

Ионы хлорида являются основным фактором локальной коррозии в системах морской воды. Они проникают в пассивные оксидные пленки на металлических поверхностях и вызывают точечную коррозию в слабых местах, особенно в щелях, где затруднено обновление кислорода. Резьбовые соединения создают естественные щели в зоне зацепления резьбы, поэтому выбор материала особенно важен.

В то же время питающие насосы обратного осмоса высокого давления создают турбулентный поток, который может разрушать защитные поверхностные слои. Сочетание химического воздействия и механического износа ускоряет потерю металла. Поэтому материал трубопровода должен обладать как высокой устойчивостью к хлоридам, так и достаточной механической твердостью, чтобы противостоять скоростной эрозии.

Материальные преимущества супердуплексной стали UNS S32760

UNS S32760, часто обозначаемый F55 или 1.4501, представляет собой супердуплексную нержавеющую сталь, в которой сбалансированы аустенитная и ферритная фазы для достижения высокой прочности и исключительной коррозионной стойкости. Его химический состав специально оптимизирован для хлоридсодержащих сред, что делает его подходящим кандидатом для использования в трубопроводах опреснительных установок.

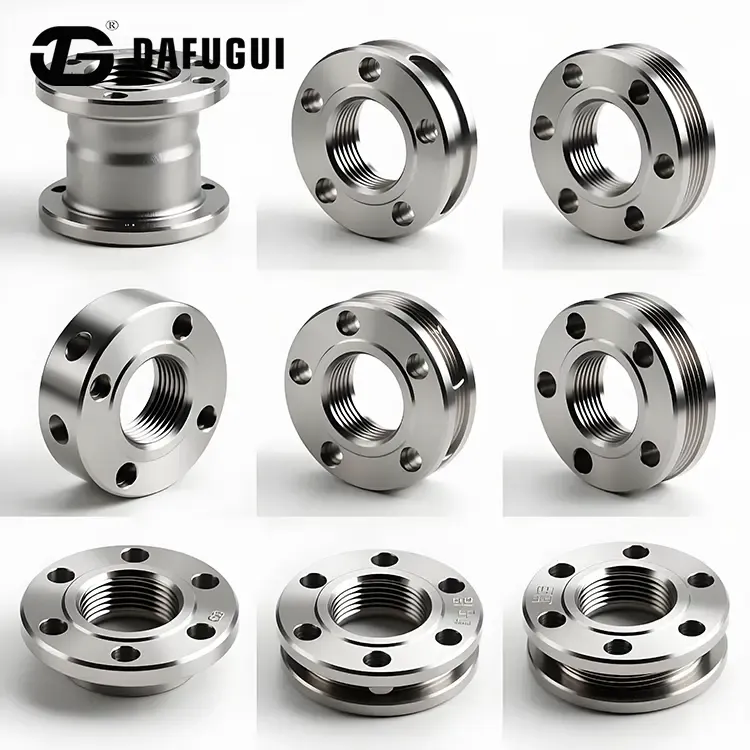

Для объектов SWRO,Опреснительная установка с высокой соленостью S32760 с резьбовыми фланцами для трубпредназначены для коллекторов отвода рассола высокого давления и линий химической обработки. Устранив зоны термического сваривания, эти привинчиваемые фланцы F55 поддерживают однородную целостность сплава в блоках обратного осмоса и коллекторных системах.

Оптимизированная химия для работы с рассолом

В состав сплава UNS S32760 входит хром от 24% до 26%, молибден от 3% до 4% и азот от 0,2% до 0,3%. Преднамеренное добавление меди от 0,5% до 1,0% и вольфрама от 0,5% до 1,0% еще больше повышает устойчивость к хлоридному соляному раствору. По сравнению со стандартными марками 316L или 904L этот химический состав обеспечивает более высокий эквивалент сопротивления точечной коррозии и лучшие характеристики в условиях горячей морской воды.

• Высокое содержание хрома и молибдена:Поддерживает стабильную пассивную пленку в средах с высоким содержанием хлоридов.
• Легирование азотом:Повышает устойчивость к точечной и щелевой коррозии, одновременно увеличивая прочность.
• Добавки меди и вольфрама:Повысьте производительность в рассоле с высокой соленостью и уменьшите восприимчивость к локальному воздействию.
• Сбалансированная дуплексная микроструктура:Обеспечивает высокую механическую прочность и хорошую ударную вязкость.

Однородная структура материала без зон сварки

Сварные соединения вызывают термические циклы, которые могут изменить микроструктуру супердуплексных сталей и создать локализованные зоны пониженной коррозионной стойкости. Резьбовые фланцы полностью исключают эту проблему. Поскольку соединение механическое, структура сплава остается однородной по телу фланца и по площади резьбы. Эта однородность является основной причиной, по которой фланцы S32760 с резьбой предпочтительны в установках обратного осмоса и коллекторных системах, где надежность имеет решающее значение.

Конструкция резьбового фланца и стандарты размеров

Фланцы труб с резьбой представляют собой практичный метод соединения фланцевых труб без сварки. В корпусе фланца имеется резьбовое отверстие, в которое можно вставить трубу с соответствующей внешней резьбой. Когда труба ввинчивается во фланец, в сборе создается механическое соединение, которое можно разобрать для технического обслуживания или реконфигурации системы.

The Опреснительная установка с высокой соленостью S32760 с резьбовыми фланцами для трубдля корпуса и формы резьбы используйте супердуплексную сталь UNS S32760, что позволяет использовать один и тот же коррозионностойкий сплав как для фланца, так и для соединительной трубы. Это позволяет избежать гальванического несоответствия и упрощает отслеживание материалов по всей системе трубопроводов.

Перечисленные выше стандарты размеров гарантируют правильное соединение фланцев со стандартными трубопроводами и оборудованием на опреснительных установках. Классы давления от класса 150# до класса 2500# охватывают диапазон рабочих давлений, встречающихся в линиях подачи SWRO, линиях отвода рассола и линиях дозирования химикатов.

Типы резьбы и вопросы уплотнения

Резьбовые соединения основаны на зацеплении наружной и внутренней резьбы для создания герметичного соединения. Резьба NPT имеет коническую форму, которая сжимает резьбу при зацеплении, тогда как резьба BSPT соответствует аналогичному принципу согласно ISO 7-1. Метрическая резьба также доступна для конкретных требований проекта. Правильная смазка резьбы и контролируемый момент свинчивания необходимы для достижения надежного уплотнения без повреждения боковых сторон резьбы.

Производительность в коллекторах отвода рассола высокого давления

Коллекторы отвода рассола на установках SWRO работают под высоким давлением и переносят концентрированные солевые растворы, соленость которых может превышать соленость сырой морской воды. Трубопроводы должны содержать эти жидкости без утечек, а также противостоять как внутренней коррозии, так и внешнему атмосферному воздействию в прибрежных районах.

The Опреснительная установка с высокой соленостью S32760 с резьбовыми фланцами для трубпредназначены для данных условий эксплуатации. Супердуплексный сплав противостоит хлоридной точечной и щелевой коррозии, а кованая микроструктура обеспечивает механическую твердость, которая помогает смягчить поверхностную эрозию в условиях турбулентного потока. Резьбовая конструкция исключает зоны термического влияния сварного шва, которые могут стать предпочтительными очагами коррозии.

Испытания гидростатическим давлением и проверки размеров

Каждая производственная партия подвергается гидростатическим испытаниям корпуса с нагрузкой, в 1,5 раза превышающей номинальную расчетную мощность. Это проверяет механическую герметичность и выявляет любые производственные дефекты перед отправкой. Соответствие размеров проверяется с помощью цифровых координатно-измерительных машин, при этом критические параметры, такие как толщина фланца, окружность отверстий под болты и шаг резьбы, проверяются на соответствие применимому стандарту.

Межкристаллитная коррозионная стойкость

Межкристаллитная коррозия может возникнуть в нержавеющих сталях, когда карбиды хрома выделяются на границах зерен во время термической обработки. Фланцы S32760 оцениваются в соответствии с ASTM A262 Practice E для подтверждения устойчивости к межкристаллитному химическому воздействию. Это испытание обеспечивает дополнительную уверенность в долгосрочной эксплуатации в агрессивных соляных средах.

Лучшие практики установки и обслуживания

Правильная установка продлевает срок службы супердуплексных фланцев с резьбой и предотвращает утечки в местах соединения. Следующие методы применимы к большинству трубопроводных систем SWRO.

• Проверка резьбы:Перед сборкой проверьте как наружную, так и внутреннюю резьбу на наличие повреждений, мусора или производственных дефектов.
• Очистите уплотнительные поверхности:Удалите масло, грязь и соляную корку с резьбы и поверхностей фланцев.
• Совместимая смазка:Нанесите смазку, подходящую для супердуплексной нержавеющей стали и технологической среды.
• Контролируемый макияж:Затяните соединение с рекомендованным моментом, чтобы избежать чрезмерного натяжения резьбы.
• Выравнивание фланцев:Убедитесь, что ответные фланцы параллельны, а отверстия под болты совмещены без приложения усилий.
• Проверка утечки:Постепенно повышайте давление в системе и проверьте резьбовое соединение на предмет подтекания или просачивания.

При установкеОпреснительная установка с высокой соленостью S32760 с резьбовыми фланцами для труб, бригады технического обслуживания должны записать крутящий момент и дату установки для каждого соединения. Эта информация поможет при последующих проверках и поможет определить соединения, которые могут потребовать повторной затяжки после термоциклирования или колебаний давления.

Регулярный осмотр и повторная сборка

Резьбовые соединения обеспечивают простую механическую разборку во время плановой очистки фильтра или замены мембраны. В отличие от сварных соединений, их можно раскручивать и собирать без разрезания трубных катушек. Во время сборки проверьте резьбу на наличие истирания или коррозии и замените все поврежденные компоненты.

Плановый осмотрОпреснительная установка с высокой соленостью S32760 с резьбовыми фланцами для трубосновное внимание уделяется состоянию резьбы, состоянию поверхности фланца и признакам утечек. Отложения солевой корки на наружных поверхностях следует удалять во избежание щелевой коррозии под отложениями. Если наблюдаются питтинги или трещины, поврежденный фланец следует заменить новым компонентом из того же сплава.

Проверка качества и заводское производство

ПроизводительДафугиЭти фланцы производятся в специализированных цехах по производству фитингов и фланцев, оснащенных специализированными многоосными станками с ЧПУ для холодной штамповки. Производственные линии способны удовлетворить потребности в больших объемах поставок для муниципальных проектов по опреснению воды, сохраняя при этом постоянство размеров при больших поставках.

Управление качеством соответствует стандартам ISO 9001 и CE. Сертификаты испытаний материалов в соответствии со стандартом EN 10204 3.1 поставляются с номерами плавок, нанесенными на кромках фланцев, что обеспечивает полную прослеживаемость от сырья до готовой детали.

Специализированные линии фитингов и фланцев

На заводе имеются отдельные цеха по производству резьбовых фланцев и соответствующей трубопроводной арматуры. Такое расположение позволяет производителю поставлять полные комплекты трубопроводов, включающие колена, тройники, переходники и клапаны из супердуплексных сплавов. Для производителей опреснительных установок единый поставщик нескольких компонентов упрощает закупку и обеспечивает совместимость материалов во всем трубопроводе.

Информация о поставке и доставке

• Минимальный объем заказа:1 шт., для поддержки пилотных установок и ремонта систем.
• Стандартное время доставки:От 15 до 30 дней, с возможностью авиаперевозки для срочного ремонта завода.
• Торговые условия:EXW, FOB и CIF в соответствии с Инкотермс 2020.
• Пакет отслеживания:Сертификаты испытаний материалов EN 10204 3.1 с номерами плавок.
