Как сильфонный компенсатор защищает трубопроводные системы от теплового расширения, вибрации и механических напряжений?

Трубопроводы на объектах нефтехимии, энергетики и металлургии постоянно сталкиваются с тепловым расширением, сжатием, вибрацией и механической деформацией. Без надлежащей компенсации эти силы могут вызвать утечки, усталостные трещины и преждевременный выход оборудования из строя.Сильфонный компенсаторотДафугипоглощает осевые, боковые, угловые и комбинированные смещения за счет упругой деформации сильфона из нержавеющей стали. Благодаря диапазону температур от -235°C до +450°C и устойчивости к давлению до 32 МПа этот компонент обеспечивает надежную работу в самых сложных промышленных условиях. В этой статье рассматриваются принцип его работы, основные преимущества, основные типы, рекомендации по установке и поддержка производителя, что делает Dafugui надежным поставщиком.

Роль компенсаторов в безопасности промышленных трубопроводов

Каждая промышленная трубопроводная система претерпевает изменения размеров из-за колебаний температуры, вибрации оборудования и осадки конструкции. Если эти движения не учитывать, возникающее напряжение может перейти на анкеры, патрубки и подключенное оборудование, что приведет к преждевременному выходу из строя. Сильфонный компенсатор действует как гибкий элемент, который поглощает эти движения, защищая всю систему и продлевая срок ее службы.

Дафуги, расположенная в Вэньчжоу, провинция Чжэцзян, производитСильфонные компенсаторыкоторые сочетают в себе гофрированный сильфон из нержавеющей стали с концевыми трубами, фланцами и другими аксессуарами. Упругая деформация сильфона преобразует напряжение смещения трубопровода в контролируемое движение, снижая нагрузку на неподвижные опоры и предотвращая утечки в критических соединениях. Это делает компенсатор незаменимым компонентом на нефтеперерабатывающих заводах, электростанциях, предприятиях химической переработки и металлургических предприятиях.

Принцип работы и функциональный дизайн

Основной принцип работы сильфонного компенсатора прост, но очень эффективен. Когда трубопровод расширяется или сжимается из-за изменений температуры, гофрированный сильфон соответственно сжимается или расширяется, поглощая смещение, не передавая напряжения на окружающую конструкцию. Этот же механизм поглощает боковые и угловые перемещения, вызванные механической вибрацией или несоосностью установки.

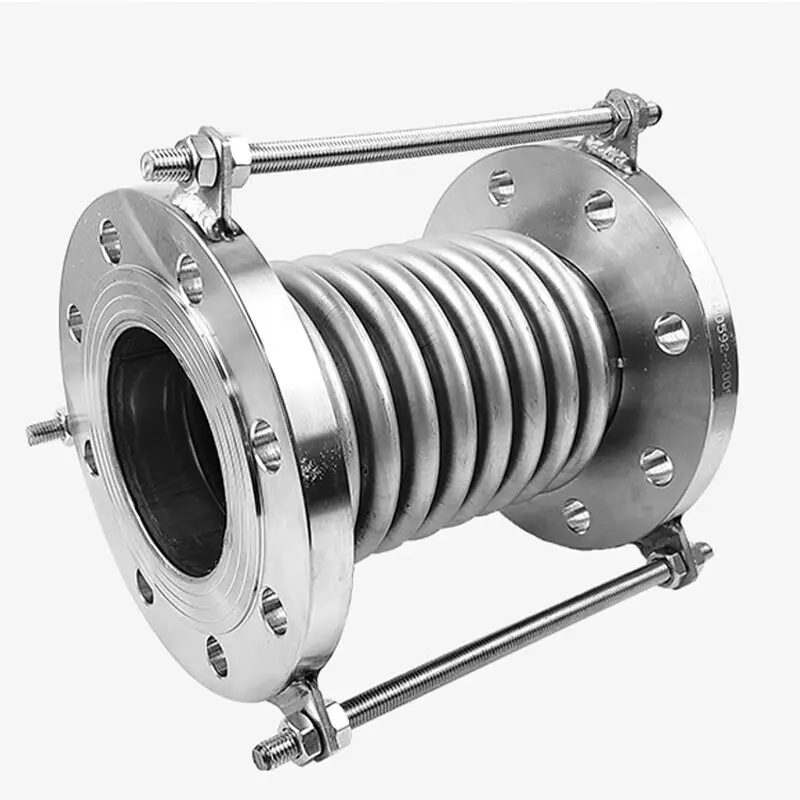

Сам сильфон является основным рабочим элементом и изготовлен из нержавеющей стали, обеспечивающей устойчивость к коррозии и долговечность. Концевые трубы и фланцы служат точками соединения, а внутренние втулки направляют поток и защищают сильфон от прямого воздействия среды. Способы соединения включают фланцевые и сварные типы, что позволяет интегрировать соединение в широкий спектр конфигураций трубопроводов.

Помимо компенсации смещения, сильфонный компенсатор также обеспечивает устойчивость к давлению, герметизацию, термостойкость, ударопрочность, гашение вибрации и снижение шума, что делает его многофункциональным компонентом в современных трубопроводных системах.

Ключевые преимущества

В следующей таблице суммированы основные преимуществаСильфонный компенсаторотДафуги.

Основные типы и рекомендации по выбору

Сильфонные компенсаторы классифицируются в первую очередь по способу компенсации. Понимание этих типов помогает инженерам выбрать правильный компонент для каждого приложения:

• Осевой тип– В первую очередь поглощает осевое смещение вдоль оси трубопровода, обычно используемое на прямых участках, подверженных термическому расширению.

• Боковой тип– В первую очередь поглощает боковое смещение, перпендикулярное оси трубопровода, что подходит для расположения трубопроводов со смещением.

• Угловой тип– В первую очередь поглощает угловое смещение, часто используется парами для компенсации изменений направления.

• Типы со сбалансированным давлением– Разработан для минимизации сил реакции, создаваемых внутренним давлением, что снижает нагрузку на анкеры и опоры.

• Комбинированные конфигурации– Специально разработан для одновременной работы с несколькими режимами смещения.

По материалу компенсаторы делятся на металлические и неметаллические.Дафугипредоставляет рекомендации по типу, основанные на конкретных схемах смещения, рабочем давлении, температуре и среде каждой трубопроводной системы.

Рекомендации по установке

Правильная установка имеет решающее значение для обеспечения надлежащего функционирования компенсатора и достижения ожидаемого срока службы. Следует соблюдать следующие рекомендации:

• Проверка перед установкой– Проверьте модель, технические характеристики и конфигурацию трубопровода, чтобы подтвердить соответствие проектным требованиям.

• Подтверждение направления– Для компенсаторов с внутренними втулками убедитесь, что направление втулки совпадает с направлением потока среды.

• Без принудительной регулировки– Не используйте деформацию компенсатора для исправления отклонений при монтаже трубопровода, так как это влияет на функциональность и срок службы.

• Защитите сильфоны– Не допускайте попадания сварочных брызг на поверхность сильфона и избегайте механических повреждений во время установки.

• Удалить устройства позиционирования– После завершения монтажа трубопровода снимите вспомогательные устройства позиционирования, используемые для транспортировки.

• Гидростатические испытания– Усилить неподвижные опоры труб на концах трубопровода, где устанавливаются компенсаторы во время испытаний под давлением.

• Свободное передвижение– Убедитесь, что все движущиеся компоненты не ограничены внешними конструкциями.

Выбор материала и настройка

Выбор материала сильфона зависит от среды, температуры и условий коррозии. Общие варианты включают в себя:

• Нержавеющая сталь 304– Подходит для обычных условий с умеренной коррозионной стойкостью.

• Нержавеющая сталь 316L– Обеспечивает лучшую коррозионную стойкость в химической и морской среде.

• Нержавеющая сталь 321– Обеспечивает повышенную жаростойкость паропроводов.

Дафугитакже предлагает нестандартную настройку, включая специальные диаметры, сплавы на основе никеля и особые требования к давлению и температуре. Клиенты могут предоставить рабочие параметры, а техническая группа разработает индивидуальное решение. Такая гибкость гарантирует, что компенсатор точно соответствует требованиям каждой установки, будь то нефтегазовая, химическая обработка, управление водными ресурсами или тяжелая промышленная инфраструктура.

Часто задаваемые вопросы

В1: В чем разница между сильфонными компенсаторами и муфтовыми компенсаторами?

A: Сильфонные компенсаторы поглощают смещение за счет упругой деформации сильфона, обеспечивая большую компенсационную способность, хорошее уплотнение и пригодность для смещения в разных направлениях. Муфтовые компенсаторы поглощают осевое смещение за счет скольжения втулки, имеют более простую конструкцию, но требуют регулярного обслуживания. Сильфонные типы более широко используются в общих условиях.

Вопрос 2: Как выбрать подходящий материал сильфона для моего применения?

О: Выбор зависит от среды и температуры. SS304 подходит для общих условий; SS316L обеспечивает лучшую коррозионную стойкость в химической и морской среде; SS321 обеспечивает улучшенные характеристики паропроводов при высоких температурах. Dafugui может порекомендовать подходящую марку, исходя из ваших рабочих параметров.

В3: Требует ли сильфонный компенсатор регулярного обслуживания?

А: Да. Рекомендуется периодически проверять поверхность сильфона на наличие трещин, коррозии или механических повреждений; проверить затяжку фланцевых болтов; и убедиться, что ограничительные устройства расположены правильно. При обнаружении значительной деформации или повреждения устройство следует незамедлительно заменить.

Вопрос 4: Поддерживает ли Dafugui индивидуальные компенсаторы?

А: Да. Доступна нестандартная настройка, включая нестандартные диаметры, специальные материалы и особые требования к давлению и температуре. Пожалуйста, укажите рабочие параметры для индивидуального решения.

В5: Каковы стандартные сроки выполнения и условия оплаты?

О: Стандартное время выполнения заказа составляет от 15 до 30 дней для стандартных товаров и от 35 до 45 дней для индивидуального производства. Условия оплаты включают T/T и L/C по предъявлении, а также торговые условия EXW, FOB и CIF (Инкотермс 2020).

В6: доступны ли бесплатные образцы?

О: Да, бесплатные стандартные образцы предлагаются для стандартных размеров и распространенных материалов, таких как SS304 и SS316/316L. Плата за образцы взимается за образцы больших размеров или специальные сплавы. Стандартные запасные части предоставляются в зависимости от требований клиента.

Заключение

The Сильфонный компенсатор отДафуги обеспечивает надежную компенсацию теплового расширения, вибрации и механической деформации в требовательных трубопроводных системах. Благодаря многонаправленному поглощению смещений, широкому температурному диапазону, способности выдерживать высокое давление и гибким вариантам подключения он защищает оборудование и продлевает срок его службы в нефтехимической, энергетической и металлургической отраслях. Опираясь на более чем 15-летний опыт производства, возможности настройки и полную документацию по качеству, Dafugui предлагает надежное решение для инженеров и групп по закупкам. Чтобы обсудить требования к вашему трубопроводу или запросить техническую рекомендацию,свяжитесь с командой Dafugui сегодня— мы готовы сопровождать ваш проект от выбора до сдачи.
