Какую роль дисковые затворы играют в регулировании расхода водовода на гидроэлектростанциях?

На гидроэлектростанции вода является топливом. Он хранится в резервуаре, направляется через затвор и направляется на турбину, вырабатывающую электричество. Контроль этого потока воды имеет решающее значение для эффективности и безопасности всей установки. Если поток слишком велик, турбина может выйти из строя и выйти из строя. Если расход слишком мал, установка работает неэффективно. Если поток необходимо внезапно остановить, скачок давления может привести к разрыву затвора.Клапан-бабочкаявляется одним из ключевых компонентов, который делает возможным этот контроль. Это четвертьоборотный клапан, который регулирует поток путем вращения диска внутри трубы. На гидроэлектростанциях дисковые затворы используются в водоводах для изоляции турбины, регулирования потока во время запуска и остановки, а также для обеспечения аварийного отключения. Они также используются в системах охлаждающей воды, дренажных системах и других вспомогательных контурах.

Роль поворотного затвора в регулировании расхода затвора многогранна. Он должен обеспечивать герметичное закрытие в закрытом состоянии, низкое сопротивление в открытом и точный контроль при модуляции. Он должен выдерживать высокое давление и большие диаметры, типичные для затворов. Оно должно быть надежным, ведь выход из строя может привести к катастрофическому ущербу. И он должен быть спроектирован так, чтобы выдерживать динамические силы воды, включая скачки давления, возникающие при быстром закрытии клапана. В этой статье будет рассмотрена роль дроссельной заслонки в регулировании расхода водовода гидроэлектростанции. Мы рассмотрим принципы проектирования, материалы, методы приведения в действие и рабочие характеристики, которые делают дисковые затворы подходящими для этого требовательного применения. Мы также предоставим подробные спецификации наших поворотных дисковых затворов с нашего завода Компания Dafugui Pipe Valve Co., Ltd.

Оглавление

• 1. Что такое дроссельный клапан и где он применяется на гидроэлектростанциях?
• 2. Почему дисковые затворы предпочтительнее для изоляции затвора?
• 3. Как дисковый затвор справляется с скачками давления и гидроударами?
• 4. Какие материалы и покрытия обеспечивают долгий срок службы затвора?
• 5. Какие методы срабатывания используются для поворотных дисковых затворов Penstock?
• 6. Какие характеристики определяют гидроэнергетический дроссельный клапан?
• 7. Часто задаваемые вопросы (FAQ)
• 8. Заключение

1. Что такое дроссельный клапан и где он применяется на гидроэлектростанциях?

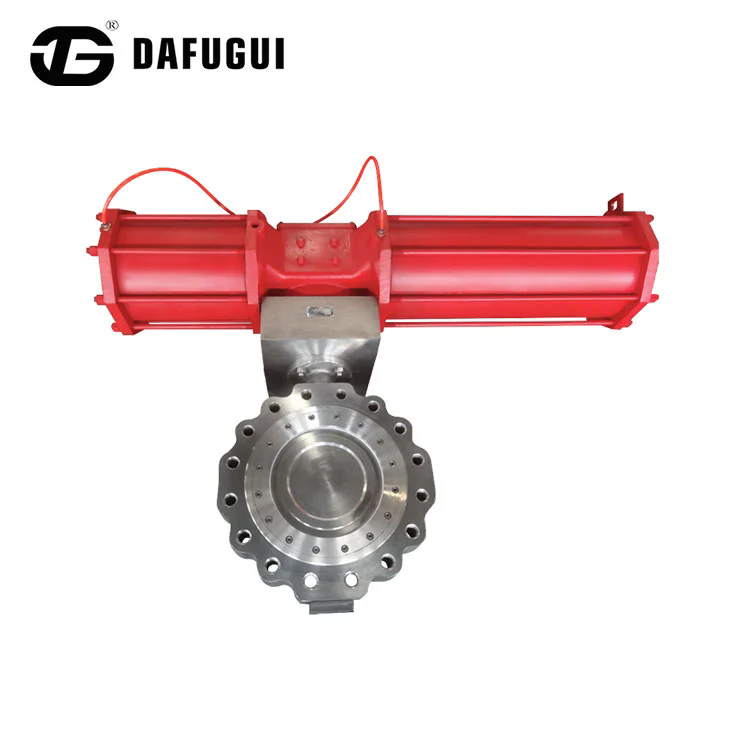

Поворотный клапан представляет собой четвертьоборотный клапан, который контролирует поток с помощью круглого диска, установленного на вращающемся валу. Когда клапан закрыт, диск перпендикулярен потоку, блокируя его. Когда клапан открыт, диск расположен параллельно потоку, позволяя воде проходить с минимальным сопротивлением. Диск обычно устанавливается на валу, который проходит через корпус клапана к приводу. Привод поворачивает вал на 90 градусов, чтобы открыть или закрыть клапан. На гидроэлектростанциях поворотные заслонки используются в нескольких местах. Самым важным является водовод, в котором клапан изолирует турбину от источника воды. Этот клапан часто называют «впускным клапаном турбины» или «главным впускным клапаном». Обычно он имеет большой диаметр, от 1 до 6 метров и более, и должен выдерживать высокое давление. Другие области применения дроссельных заслонок на гидроэлектростанциях включают систему охлаждающей воды, дренажную систему и систему противопожарной защиты. В таблице ниже приведены типичные варианты применения дроссельных заслонок на гидроэлектростанциях.

ВКомпания Компания Dafugui Pipe Valve Co., Ltd.Наш завод производит поворотные заслонки для гидроэнергетики различных размеров и номинальных давлений. Мы имеем большой опыт поставок арматуры для затворов и вспомогательных систем. Наша команда инженеров тесно сотрудничает с проектировщиками гидроэлектростанций, чтобы гарантировать, что клапан оптимизирован для конкретных условий эксплуатации.

2. Почему дисковые затворы предпочтительнее для изоляции затвора?

Поворотные затворы предпочтительны для изоляции затвора по нескольким причинам. Во-первых, это их компактный дизайн. Поворотный клапан намного короче по монтажной длине, чем задвижка или шаровой клапан того же диаметра. Это уменьшает необходимое пространство в электростанции и стоимость клапана. Вторая причина – низкое падение давления при полном открытии. Диск дискового затвора является единственным препятствием на пути потока, и когда он параллелен потоку, падение давления минимально. Это важно для энергоэффективности, поскольку любое падение давления в водоводе представляет собой потерю энергии. Третья причина – их быстрая работа. Поворотный клапан можно открыть или закрыть за считанные секунды, что необходимо для аварийного отключения. Четвертая причина – их способность обрабатывать большие диаметры. Поворотные затворы доступны в размерах до 6 метров и более, что делает их подходящими для самых больших затворов. В таблице ниже дисковые затворы сравниваются с клапанами других типов, используемыми в затворах.

На нашем заводе мы производим дисковые затворы, специально разработанные для изоляции затвора. Наши клапаны имеют прочный корпус, прецизионно обработанный диск и надежную систему уплотнений. Мы используем высококачественные материалы и покрытия, чтобы обеспечить долгий срок службы в сложных условиях затвора. Наша команда инженеров может помочь с выбором подходящего клапана для ваших конкретных условий затвора.

3. Как дисковый затвор справляется с скачками давления и гидроударами?

Скачки давления, также известные как гидроудары, являются одной из наиболее серьезных проблем в регулировании расхода напорного трубопровода. Когда клапан быстро закрывается, движение воды в затворе внезапно прекращается, создавая волну давления, которая распространяется обратно вверх по трубе. Эта волна давления может во много раз превышать нормальное рабочее давление и может привести к катастрофическому повреждению затвора, клапана и турбины. Поворотные затворы предназначены для выдерживания скачков давления за счет сочетания медленного закрытия и сброса скачков давления. Привод клапана обычно предназначен для медленного закрытия клапана в течение периода от 30 секунд до нескольких минут, чтобы минимизировать скачок давления. Кроме того, клапан может быть оснащен системой защиты от перенапряжения, например перепускным клапаном или аккумулятором, который поглощает скачки давления. В таблице ниже приведены методы, используемые для борьбы с скачками давления в поворотных дисковых затворах.

В компании Dafugui Pipe Valve Co., Ltd. наши дисковые затворы предназначены для выдерживания скачков давления, типичных для водоводов гидроэлектростанций. Мы используем сверхмощные приводы, которые можно запрограммировать на медленное и двухступенчатое закрытие. В качестве дополнительных аксессуаров мы также предлагаем перепускные клапаны и системы защиты от перенапряжений. Наша команда инженеров может проанализировать условия перенапряжения в вашем водоводе и порекомендовать соответствующие меры по борьбе с перенапряжением.

4. Какие материалы и покрытия обеспечивают долгий срок службы затвора?

Материалы и покрытия, используемые в поворотном затворе для затвора, должны выбираться так, чтобы выдерживать конкретные условия применения. Эти условия включают качество воды (которая может быть пресной, соленой или водой с абразивными частицами), рабочее давление и температуру. Наиболее распространенными материалами корпуса поворотных дисковых затворов являются чугун, ковкий чугун, углеродистая сталь и нержавеющая сталь. Диск обычно изготавливается из того же материала, что и корпус, или из материала более высокого качества для повышения устойчивости к коррозии. Вал обычно изготавливается из нержавеющей стали. Система уплотнений имеет решающее значение. Седло обычно изготавливается из упругого материала, такого как EPDM или нитриловый каучук, или из металла для работы при высоких температурах или высоком давлении. В таблице ниже приведены материалы и покрытия, используемые в наших поворотных дисковых затворах.

На нашем заводе мы подбираем материалы и покрытия для каждой поворотной заслонки в зависимости от конкретного применения. Мы используем высококачественное литье и прецизионную механическую обработку, чтобы гарантировать, что наши клапаны соответствуют требуемым размерам и допускам. Мы также предлагаем ряд покрытий для защиты от коррозии и истирания. Наша цель — предоставить дисковые затворы, которые надежно работают на протяжении всего срока службы гидроэлектростанции.

5. Какие методы срабатывания используются для поворотных дисковых затворов Penstock?

Приведение в действие поворотного затвора-бабочки является важным моментом при проектировании. Привод должен обеспечивать крутящий момент, необходимый для вращения диска против давления воды и трения уплотнений. Он также должен обеспечивать скорость и управление, необходимые для конкретного режима работы. Наиболее распространенными методами привода поворотных дисковых затворов являются электрический, гидравлический и пневматический. Электрические приводы используют электродвигатель и редуктор для вращения вала клапана. Они обычно используются для плавного управления и в приложениях, где требуется медленное, контролируемое закрытие. Гидравлические приводы используют гидравлическое давление для перемещения поршня или лопасти, которые вращают вал клапана. Они обеспечивают высокий крутящий момент и быструю работу, что делает их пригодными для аварийного отключения. Пневматические приводы используют сжатый воздух для перемещения поршня или диафрагмы. Они менее распространены в затворах из-за высоких требований к крутящему моменту. В таблице ниже сравниваются способы срабатывания.

В компании Dafugui Pipe Valve Co., Ltd. наши дисковые затворы могут поставляться с любым из этих способов срабатывания. Мы работаем с нашими клиентами, чтобы выбрать привод, который лучше всего соответствует их эксплуатационным требованиям. Мы также предлагаем ряд вариантов управления, включая ручное управление, обратную связь по положению и дистанционное управление. Наша цель — предоставить полный комплект клапанов и приводов, отвечающий конкретным потребностям гидроэлектростанции.

6. Какие характеристики определяют гидроэнергетический дроссельный клапан?

Ключевые характеристики гидроэнергетического дискового затвора включают размер, номинальное давление, материал корпуса, материал диска, материал седла, метод срабатывания и стандарт проектирования. В таблице ниже представлены типичные характеристики наших поворотных дисковых затворов.

На нашем заводе мы производим поворотные заслонки, соответствующие этим и многим другим характеристикам. Мы можем настроить клапан в соответствии с требованиями конкретного проекта, включая специальные размеры, специальные материалы и особый привод. Наша команда инженеров может помочь в процессе выбора и предоставить подробные технические данные для вашего проекта.

7. Часто задаваемые вопросы (FAQ)

Вопрос 1: Каков типичный размер дроссельной заслонки, используемой в водоводе гидроэлектростанции?

Ответ: Типичный размер дроссельной заслонки, используемой в водоводе гидроэлектростанции, составляет от 1 до 6 метров и более. Размер определяется расходом и допустимым перепадом давления. Затворы большего размера требуют клапанов большего размера. Компания Dafugui Pipe Valve Co., Ltd. по запросу производит дисковые затворы диаметром до DN6000 и больше.

Вопрос 2: Как приводится в действие дроссельный клапан на гидроэлектростанции?

Ответ: Поворотные заслонки на гидроэлектростанциях обычно приводятся в действие электрическими или гидравлическими приводами. Электрические приводы используются для нормальной работы и регулирования расхода. Гидравлические приводы используются для аварийного отключения и для больших клапанов, требующих высокого крутящего момента. Выбор зависит от конкретных требований растения.

Вопрос 3. В чем разница между дисковым затвором с упругим и металлическим седлом?

Ответ: В дисковом затворе с упругим седлом используется мягкий материал седла, например EPDM или нитриловый каучук, который обеспечивает герметичное уплотнение при более низких давлениях и температурах. В дроссельном клапане с металлическим седлом используется металлическое седло, которое может выдерживать более высокие температуры и давления, но может не обеспечивать столь плотное уплотнение. Выбор зависит от условий эксплуатации водовода.

Вопрос 4. Как предотвратить гидравлический удар в поворотном затворе-бабочке?

Ответ: Гидравлический удар предотвращается путем медленного закрытия дроссельной заслонки в течение периода от 30 секунд до нескольких минут. Привод запрограммирован на обеспечение контролируемого профиля закрытия. Кроме того, для поглощения волны давления можно использовать системы сброса давления, такие как перепускные клапаны или расширительные баки. Наша команда инженеров может проанализировать условия перенапряжения в вашем водоводе и порекомендовать соответствующие меры.

Вопрос 5: Как часто следует обслуживать поворотный дроссельный клапан?

Ответ: Затвор-бабочку следует проверять и обслуживать через регулярные промежутки времени, обычно ежегодно или после определенного количества рабочих циклов. Техническое обслуживание должно включать проверку седла на предмет износа, смазку подшипников, проверку привода и проверку характеристик уплотнения. Регулярное техническое обслуживание обеспечивает надежную работу и продлевает срок службы клапана.

8. Заключение

Поворотные затворы играют решающую роль в регулировании расхода водовода гидроэлектростанции. Они обеспечивают изоляцию, контроль потока и аварийное отключение. Их предпочитают из-за их компактной конструкции, низкого перепада давления, быстрой работы и способности работать с большими диаметрами. Они спроектированы так, чтобы выдерживать высокое давление и скачки давления при эксплуатации затвора. Они изготовлены из материалов и покрытий, которые обеспечивают долгий срок службы в сложных условиях гидроэнергетики. Наш завод Dafugui Pipe Valve Co., Ltd. располагает опытом и оборудованием для производства дисковых затворов, отвечающих самым строгим требованиям гидроэлектростанций. Мы тесно сотрудничаем с нашими клиентами, чтобы понять их конкретные потребности и предложить оптимальное решение в области клапанов. Независимо от того, строите ли вы новую гидроэлектростанцию ​​или модернизируете существующую, мы можем предоставить вам необходимые поворотные заслонки.

Наша приверженность качеству и удовлетворению потребностей клиентов сделала нас надежным партнером для гидроэнергетических проектов по всему миру. Мы приглашаем вас связаться с нами, чтобы обсудить ваши требования. Мы можем предоставить образцы, технические данные и помощь в проектировании. Позвольте нам показать вам, как наши дисковые затворы могут улучшить производительность и надежность регулирования расхода вашего затвора.

Свяжитесь с Dafugui Pipe Valve Co., Ltd. сегоднячтобы обсудить ваши требования к дроссельным заслонкам для гидроэнергетики и узнать, как наши клапаны могут удовлетворить ваши потребности в регулировании расхода затвора.
