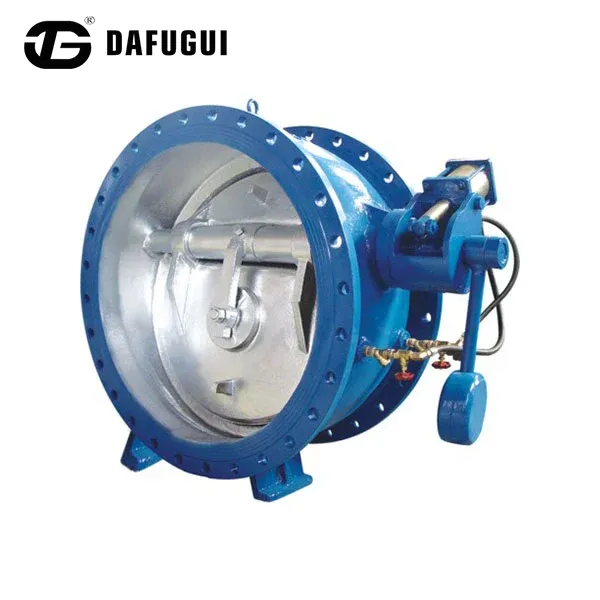

Управляемый обратный клапан-бабочка с медленной скоростью закрытия

Буферный обратный клапан-бабочка с регулируемой скоростью закрытия от Dafugui предназначен для муниципальных систем водоснабжения, промышленных циркуляционных систем и насосных станций, где неконтролируемое закрытие клапана может вызвать колебания давления и механическое напряжение.

Клапан сочетает в себе конструкцию дроссельного обратного клапана с регулируемой гидравлической буферной системой. При нормальной работе диск открывается с низким гидравлическим сопротивлением. Когда после остановки насоса возникает обратный поток, гидравлическое демпфирующее устройство контролирует финальную стадию закрытия, помогая уменьшить внезапный удар диска и свести к минимуму эффекты гидроудара.

Клапаны Dafugui, изготовленные из компонентов, обработанных на станках с ЧПУ, с корпусами клапанов, прошедшими испытания под давлением, и с несколькими вариантами фланцевых соединений, доступны для трубопроводных систем DN50–DN1400 с номинальным давлением до 2,5 МПа.

Регулируемое управление гидравлическим демпфированием

Переменная гидравлическая регулировка дроссельной заслонки

Буферный дисковый обратный клапан с регулируемой скоростью и медленной скоростью закрытия оснащен регулируемым игольчатым клапаном, который контролирует сопротивление потоку масла внутри демпфирующей камеры. Регулируя открытие дросселя, инженеры по техническому обслуживанию могут изменять скорость медленного закрытия в соответствии с фактическими требованиями трубопровода.

Это позволяет адаптировать характеристики закрытия клапана к различным условиям системы, в том числе:

Магистральные водопроводы

Высоконапорная насосная станция

Нагнетательные линии большого диаметра

Промышленные системы водяного охлаждения

Двухэтапное закрытие

Клапан использует двухэтапный процесс закрытия:

Стадия быстрого закрытия (начальный ход)

Диск быстро проходит большую часть своего угла закрытия под действием силы обратного потока, уменьшая величину обратного движения жидкости.

Стадия контролируемого медленного закрытия (последний ход)

По мере приближения диска к седлу гидравлический цилиндр постепенно увеличивает сопротивление, замедляя конечное движение и уменьшая механическое воздействие на седло клапана.

Эта контролируемая последовательность закрытия помогает добиться более плавного закрытия по сравнению с обычными обратными клапанами без демпфирующих систем.

Защита гидравлического буфера

Буферный дроссельный обратный клапан с регулируемой медленной скоростью закрытия поглощает часть энергии закрытия диска за счет контролируемого вытеснения масла. Это уменьшает:

Ударная сила диска клапана

Вибрация трубопровода

Колебания давления во время отключений насоса

Механическое напряжение на соединенных компонентах трубопровода

Технические характеристики

Проверка качества и заводские испытания

Чтобы обеспечить надежную работу перед отправкой, Dafugui выполняет процедуры проверки, включая:

Испытание гидростатическим давлением

Корпуса клапанов испытываются под гидравлическим давлением в соответствии с применимыми стандартами для проверки структурной прочности и герметичности.

Проверка работоспособности гидравлического цилиндра

Каждый демпфирующий узел проверяется на:

Плавное движение поршня

Регулируемая реакция дроссельной заслонки

Стабильность скорости закрытия

Проверка точности размеров

Критические компоненты, включая:

Диаметр вала

Выравнивание диска

Размеры обработки седла

Размеры фланцевого соединения

проверяются с помощью прецизионного измерительного оборудования.

Проверка качества покрытия

Толщина защитного покрытия и качество поверхности проверяются на предмет повышения коррозионной стойкости при длительной эксплуатации.

Часто задаваемые вопросы

Как регулируемый гидроцилиндр контролирует скорость закрытия клапана?

Буферный дроссельный обратный клапан с регулируемой скоростью и медленной скоростью закрытия контролирует скорость закрытия, регулируя поток масла через регулируемый дроссельный клапан. Изменение открытия дросселя изменяет демпфирующее сопротивление, позволяя инженерам регулировать этап окончательного закрытия в соответствии с условиями эксплуатации трубопровода.

Почему медленное закрытие важно на крупных водопроводах?

Трубопроводы большого диаметра содержат значительный импульс жидкости. Быстрое закрытие клапана может создать волны давления, которые создают нагрузку на трубы, соединения и оборудование. Контролируемое медленное закрытие помогает уменьшить внезапные изменения давления во время остановки насоса.

Может ли Dafugui настроить клапан в соответствии с различными условиями насосной станции?

Да. Dafugui может регулировать характеристики гидравлического демпфирования в зависимости от длины трубопровода, скорости потока, номинального давления и требований проекта, чтобы обеспечить подходящую конфигурацию клапана.

Какие проверки проводятся перед отправкой?

Перед поставкой каждый клапан проходит испытания под давлением, проверку размеров, проверку функций гидравлического демпфирования и проверку качества покрытия.
